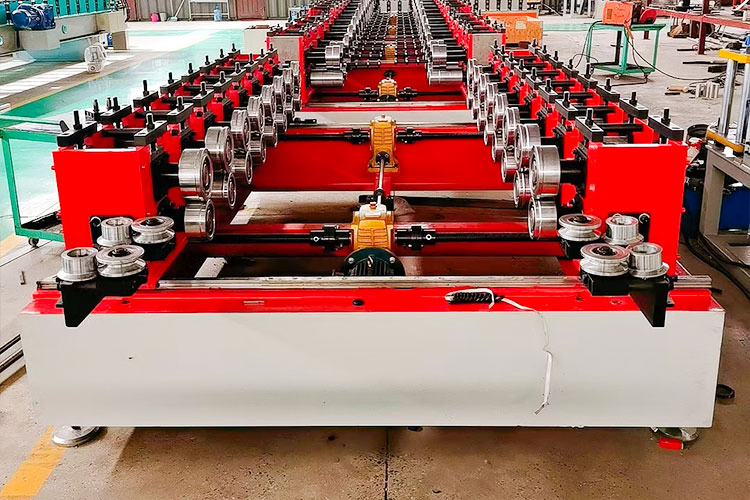

| Especificaciones Técnicas | |
|---|---|
| Estaciones de rodillos | 22 filas |
| Material del rodillo | Cr40 |
| Método de proceso de rollo | CNC |
| Tipo de transmisión | Cadena |
| Estructura de máquina de conformar chapa | Marco de acero de arco de hierro fundido |
| Diámetro del eje | 60 mm |
| Material del eje | 40Cr |
| Alimentación del motor principal | 32,5 KW |
| Voltaje | 380V / 3 fases / 50 HZ |
| Sistema de corte | Seguimiento de servo |
| Productividad | 0~15 m/min |
| Material aplicable | GI, PPGI, Chapa de acero al carbono |
| Espesor del material | 0,7 - 1,2 mm |
| Marca de pantalla táctil | Delta |

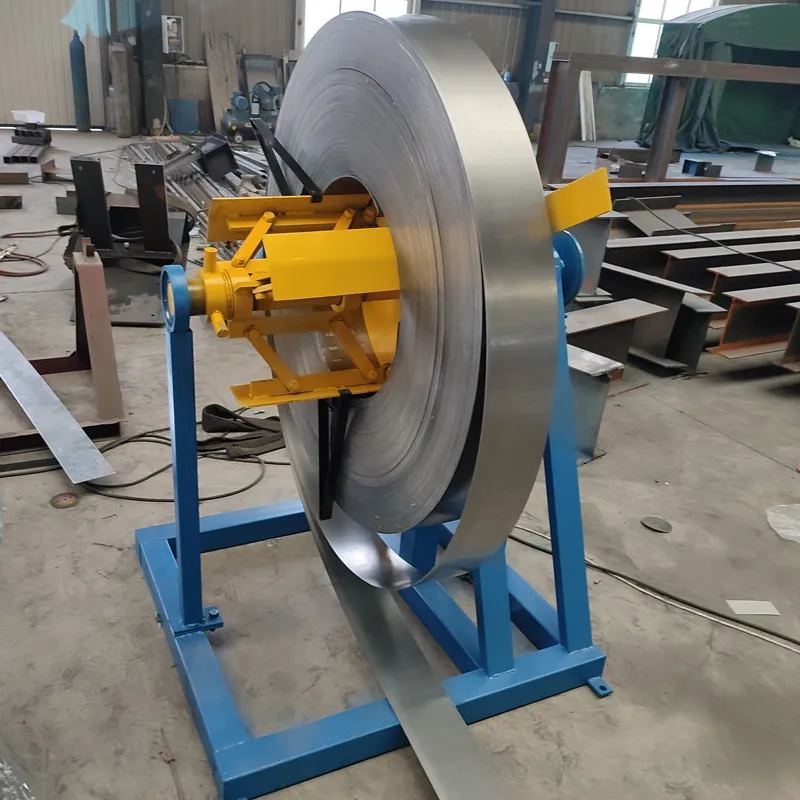

Tipo de trabajo: Estación eléctrica
Potencia: 3 kW
Estructura: Canal de acero soldado para el bastidor básico
Uso: Para soportar la bobina y realizar el desenrollado
Capacidad de carga: 5 toneladas
Diámetro interior: 450-550 mm (ajuste manual)
Diámetro exterior: 1600 mm
Ancho máximo de la bobina: 1000 mm

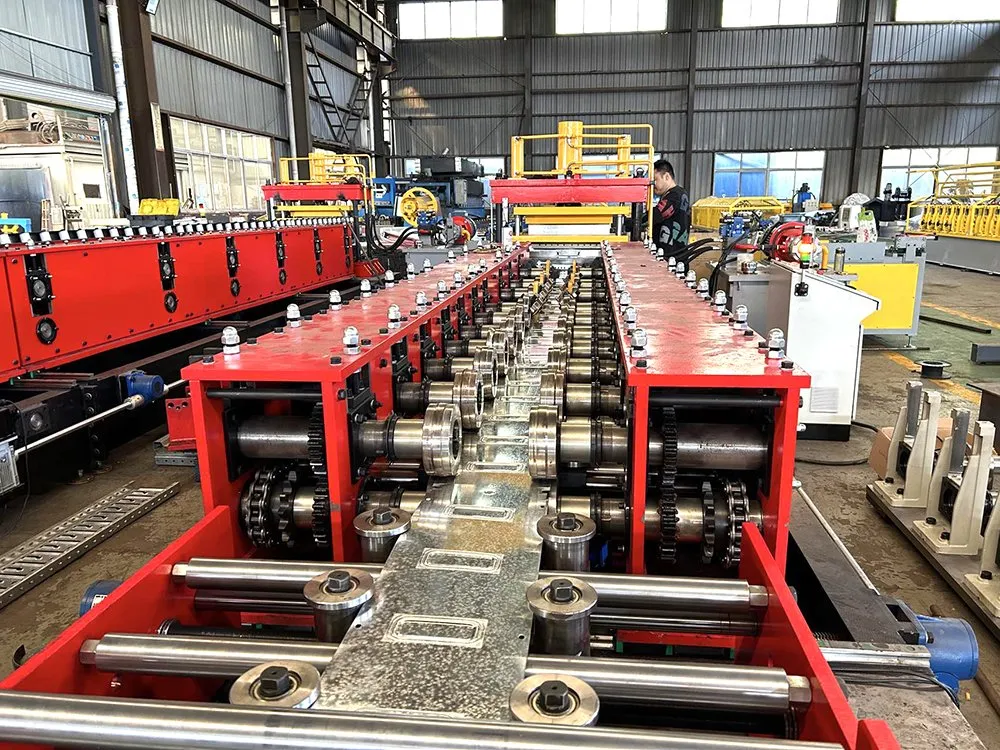

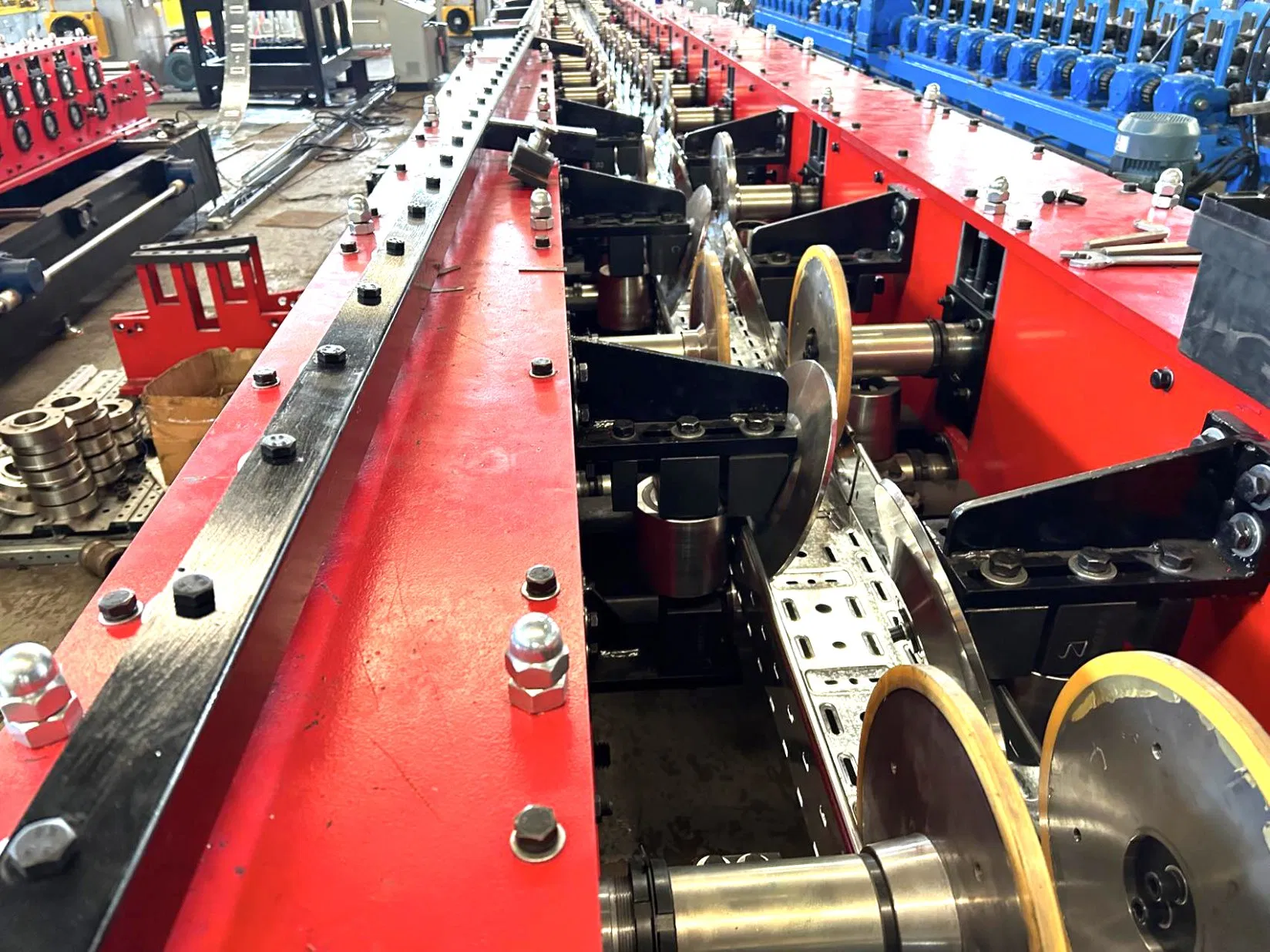

Superficies de rodillo pulidas y con chapado duro. El tratamiento de la superficie pulida y el tratamiento térmico aplicado a los moldes permiten mantener la superficie de la placa de moldeo suave y protegida contra marcas durante el proceso de estampado.

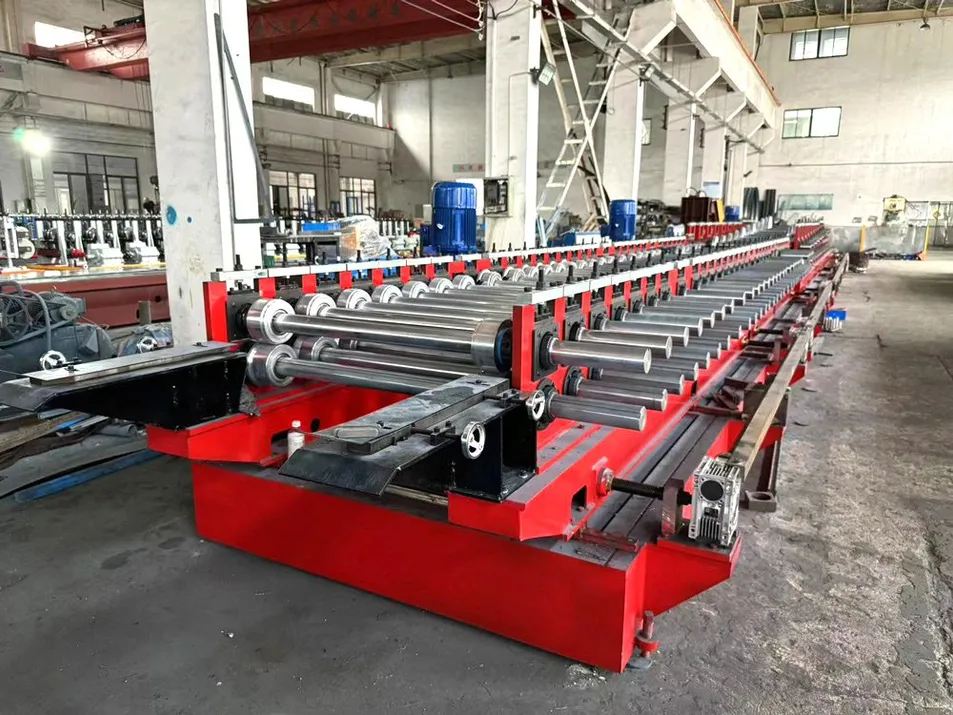

Con guía de material de alimentación, estructura de cuerpo de acero tipo H450 por soldadura. Espesor de pared lateral: Q235 t30mm; barra de acoplamiento: 22 galvanizado. Rodillos fabricados de acero Gcr15/Cr12, tornos CNC, tratamiento térmico, recubrimiento de cromo duro con espesor de 0,04 mm y superficie con tratamiento de espejo. La garantía de los rodillos es de 2 años. Diámetro de los ejes: 90 mm de precisión mecanizada.

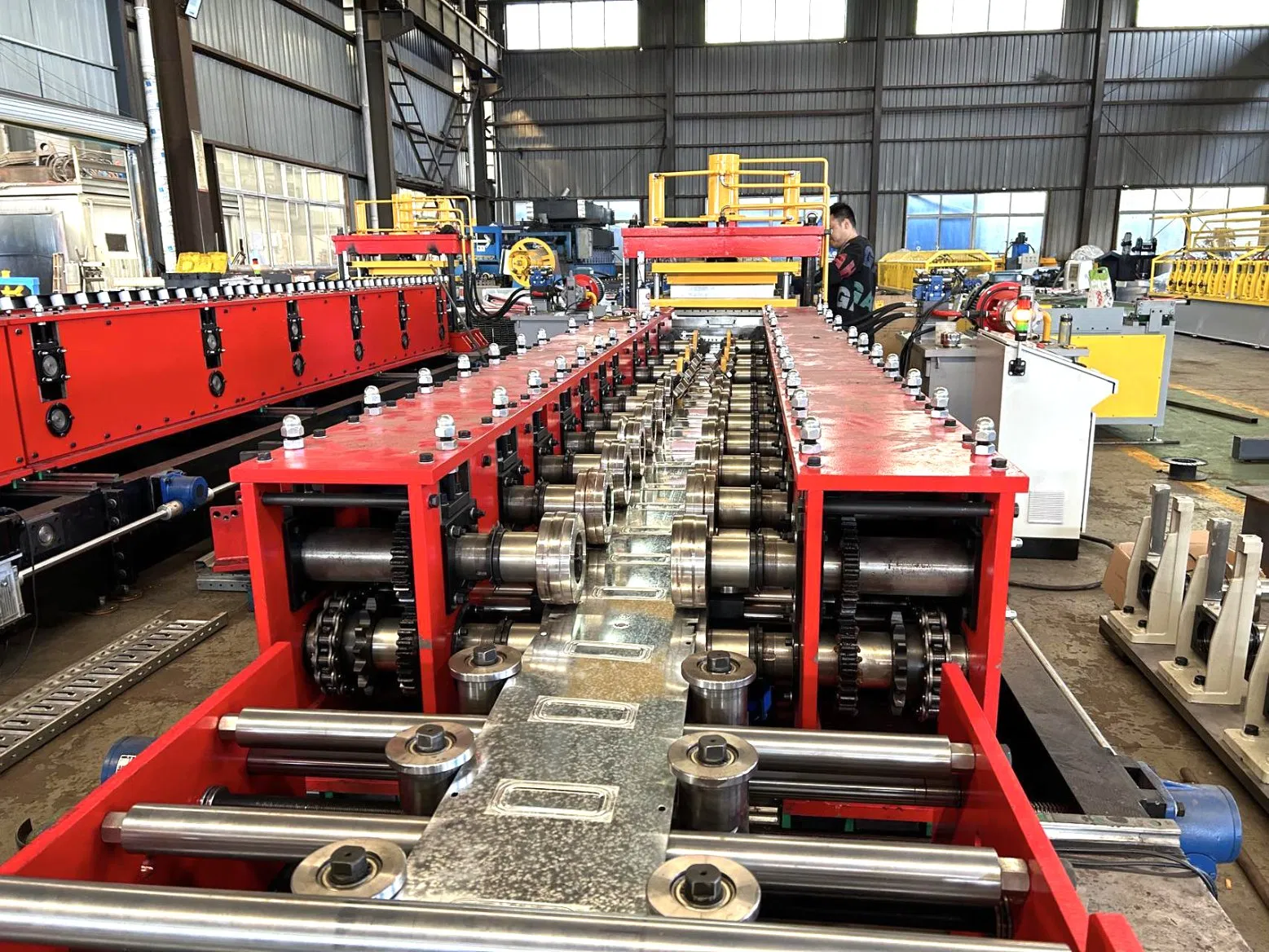

Adecuado para materiales con espesores de 1,5 a 2 mm. Ejes fabricados a partir de 45# con un diámetro del eje principal de φ80 mm de precisión mecanizada. Accionamiento por motor, transmisión por cadena de engranajes, cuenta con 16 rodillos para dar forma y 7 rodillos adicionales para el enderezado y nivelado.
Motor principal de 22 kW con control de velocidad de frecuencia. La velocidad de formación aproximada es de 18 m/min con sistema de control PLC Omron. Inversor de marca Delta (Taiwán) y codificador de marca Omron (Japón). El proceso completo tarda entre 5 y 10 minutos en finalizar, sin necesidad de cambiar los rodillos, espaciadores o cuchillas.
Marca de frecuencia: Delta PLC

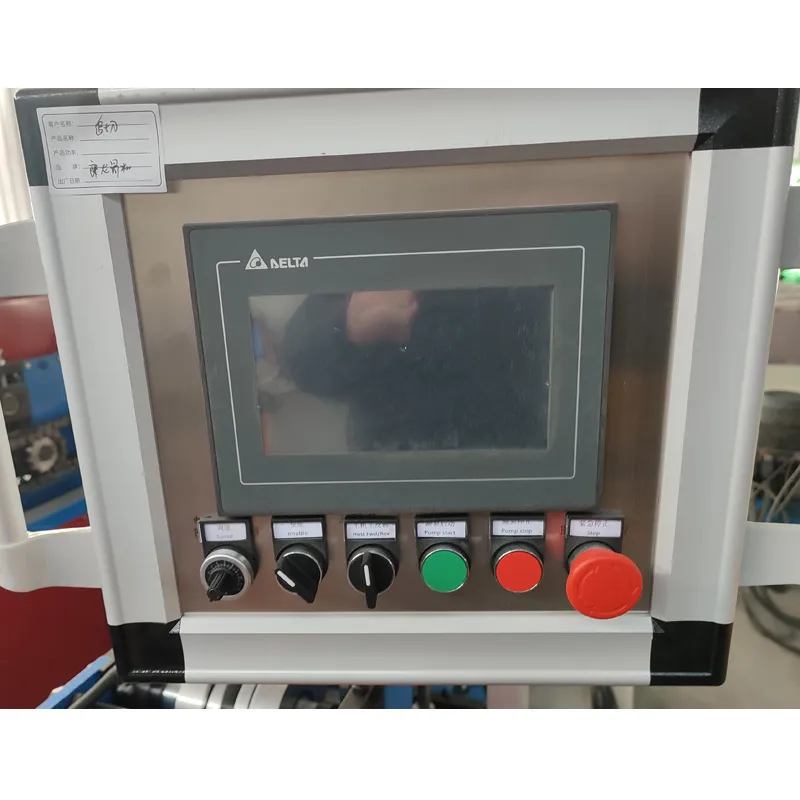

Pantalla: Pantalla táctil Delta, incluye también botones de control físico en el panel.
Idioma de la interfaz: Inglés / Chino / Español
Componentes eléctricos de baja presión: Marca Schneider
Codificador: Marca Omron
Características: Admite la entrada de múltiples pedidos consecutivamente para asegurar un trabajo continuo sin paradas. Piezas de repuesto estandarizadas y de alta calidad para facilitar su reparación.
Nuestra fábrica se especializa en la fabricación de perfiladoras de frío de alta gama, equipadas con tecnologías avanzadas de mecanizado CNC y un estricto control de calidad en cada fase de la producción. Nos dedicamos a proporcionar soluciones de conformado estables y eficientes para clientes de todo el mundo.
