1 / 5
Idea de diseño: Transmisión estable: Cadena doble y transmisión de engranajes, diseño de rodillos principales. Funcionamiento sencillo totalmente automático: toda la línea de producción solo necesita una persona para la operación.

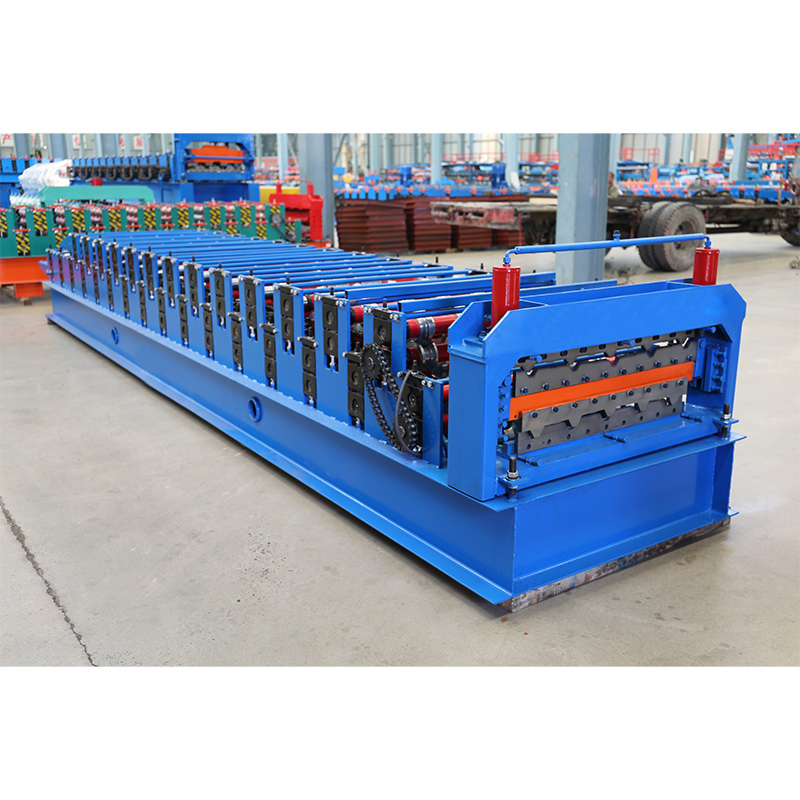

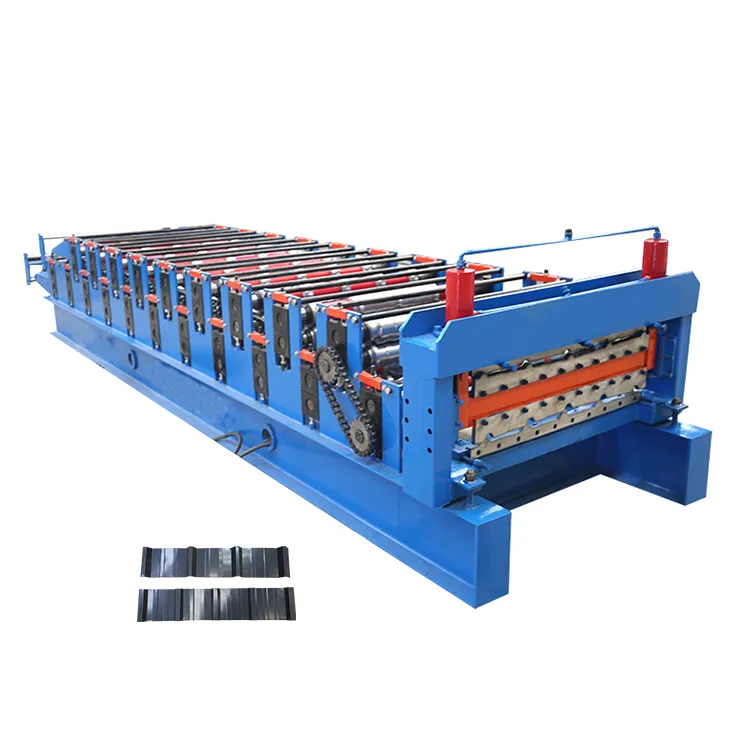

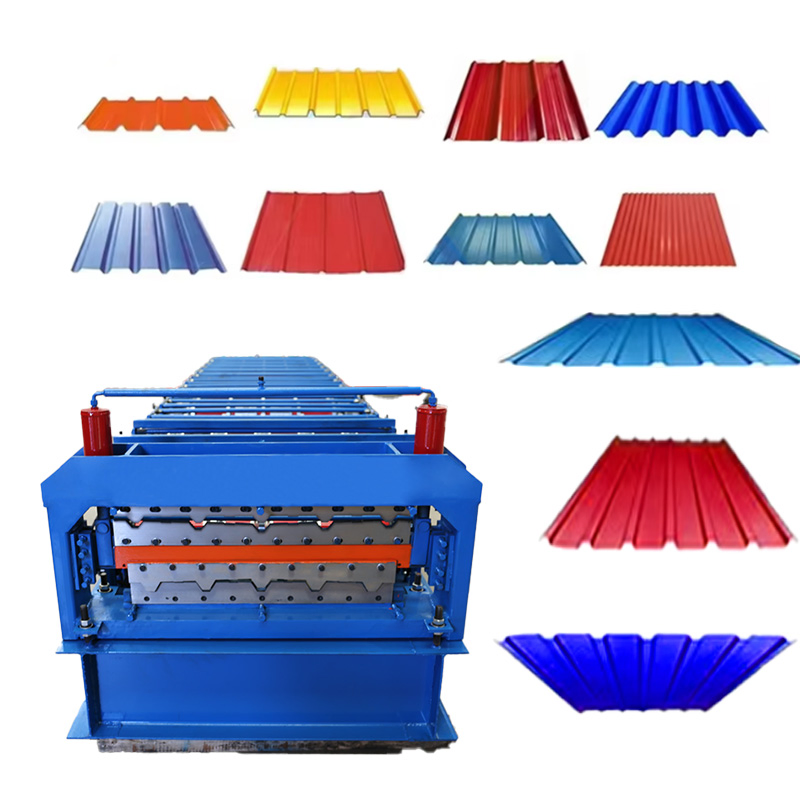

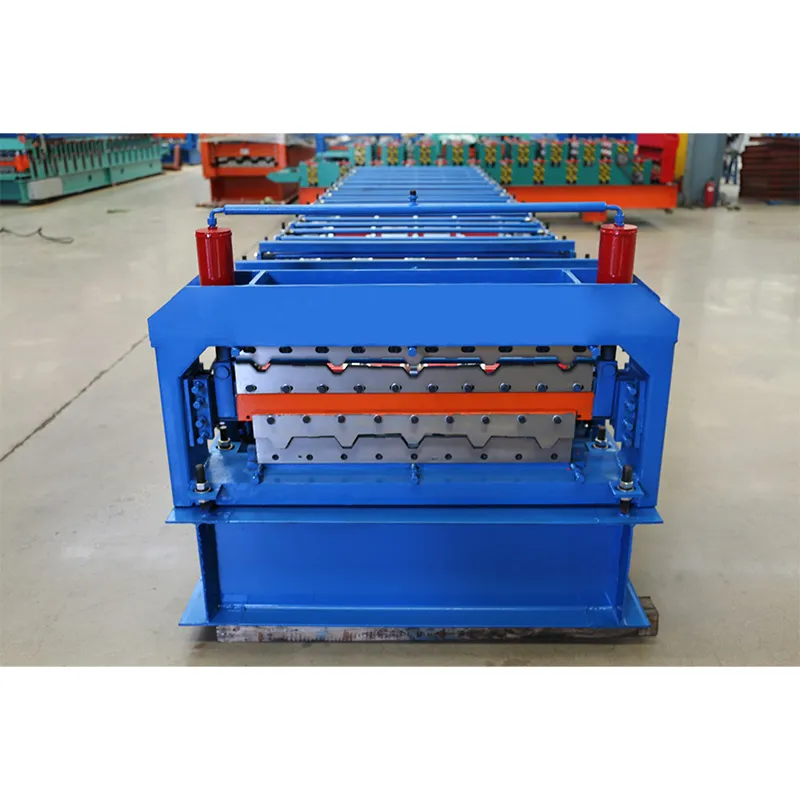

| R Panel máquina de formación de rodillos Venta caliente a América | |
|---|---|
| Materia prima | PPGI, PPGL Grosor del material: Calibre 24/26 (0,4-0,6 mm) |
| Bastidor de la máquina | Estructura de viga 350mm H, con placa de soporte central de acero soldado 18mm. |
| Material de los rodillos | Acero forjado de 45# de grado alto. Tratamiento cromado (espesor de cromo: 0,05 mm), hace la superficie de los rodillos más suave, mejora la dureza y previene la abrasión, anti corrosión aumentando la vida de servicio. |
| Estaciones de formación | Estaciones de rodillos: 18 hileras. Tipo de laminado: Concepto de diseño de laminado separado, puede liberar tensión interna de las hojas, entonces la hoja estará en buena forma y alta precisión. |
| Diámetro de los ejes | Φ80mm sólido |
| Material de los ejes | Alto Grado 45#, con tratamiento térmico |
| Velocidad de formación | 15 M/min |
| Voltaje | 380V/50Hz/3p (según se solicite) |
| Vía de transmisión | Cadena de 1 pulgadas (cadenas dobles) |

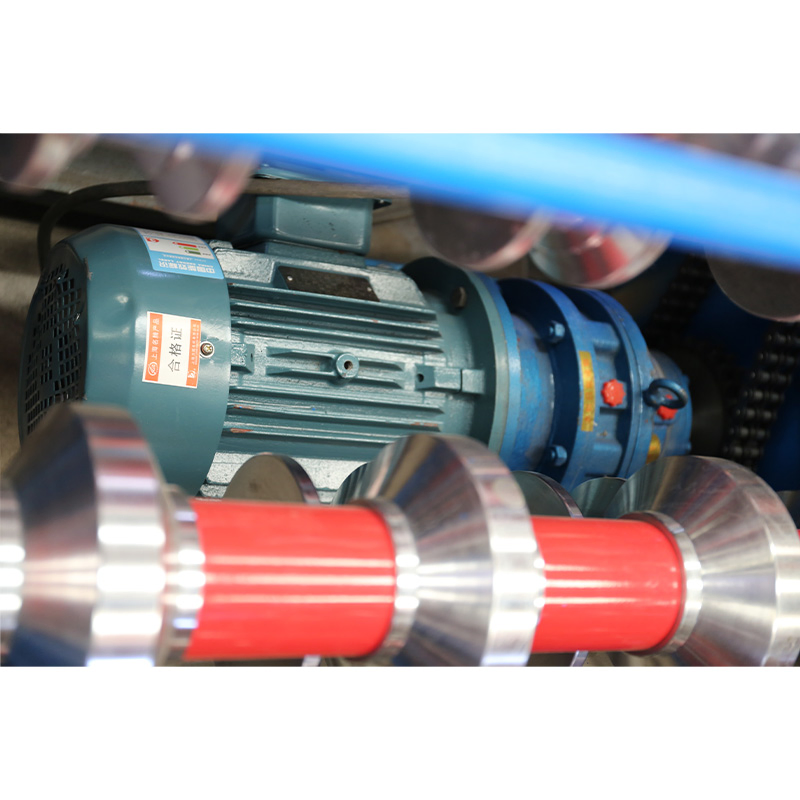

| Motor principal | 11 kw |
| Material de la hoja de corte | Gcr12 tratamiento apagado |
| Tipo de corte | Corte de poste hidráulico |
| Método de conducción | Por tipo de pilar cilindro |
La ventaja radica en su eficiencia económica, alta productividad y facilidad de operación, que puede satisfacer las necesidades de los usuarios de producir varios tipos de baldosas prensadas en un espacio limitado.

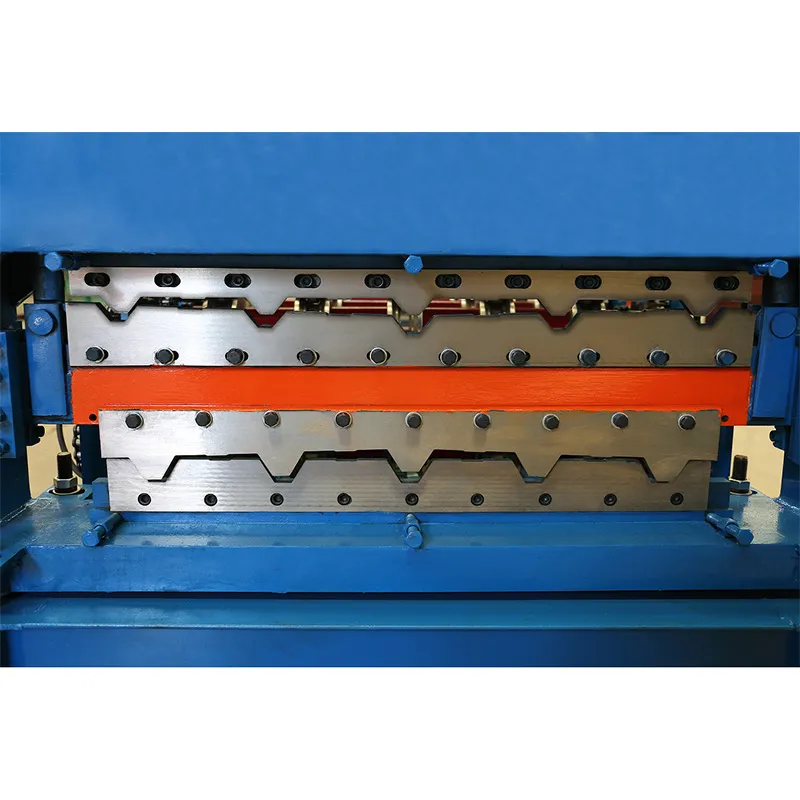

1. Tipo de trabajo: servo-motor de corte de pista hidráulica 5,5KW
2. Método de conducción: por tipo de pilar cilindro
3. Potencia del motor hidráulico: 4 kw
4. Material de corte: GB-Cr12 con tratamiento térmico
5. Tolerancia de longitud de corte: ±10m/2mm

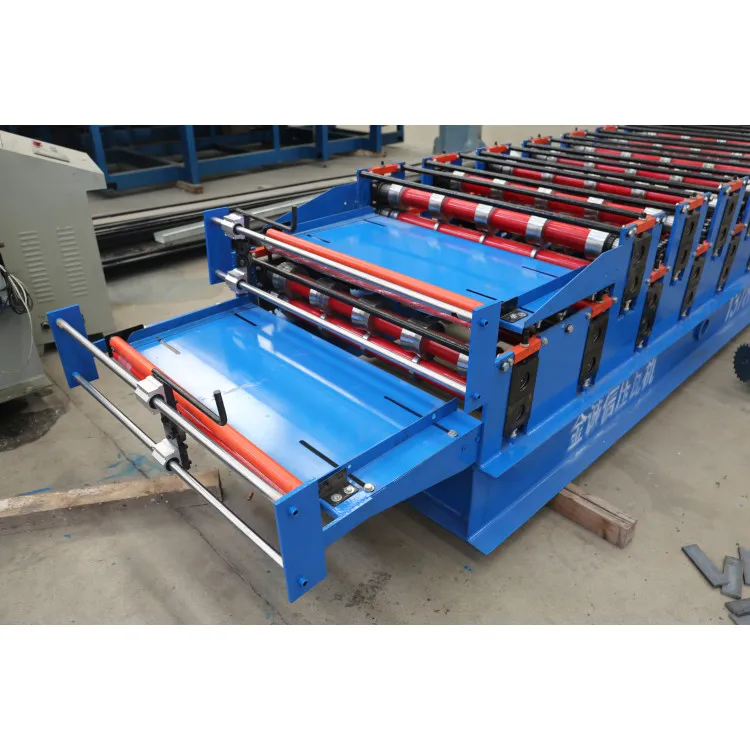

1. Las ruedas de mano en ambos lados pueden usarse para ajustar el ancho de alimentación.
2. Cuatro rodillos inoxidables pueden hacer que el material entre en la máquina suavemente y evite que se raye la superficie del material.
3. Tres filas de rodillos de plástico naranja permiten que la bobina de acero entre en la máquina suavemente.

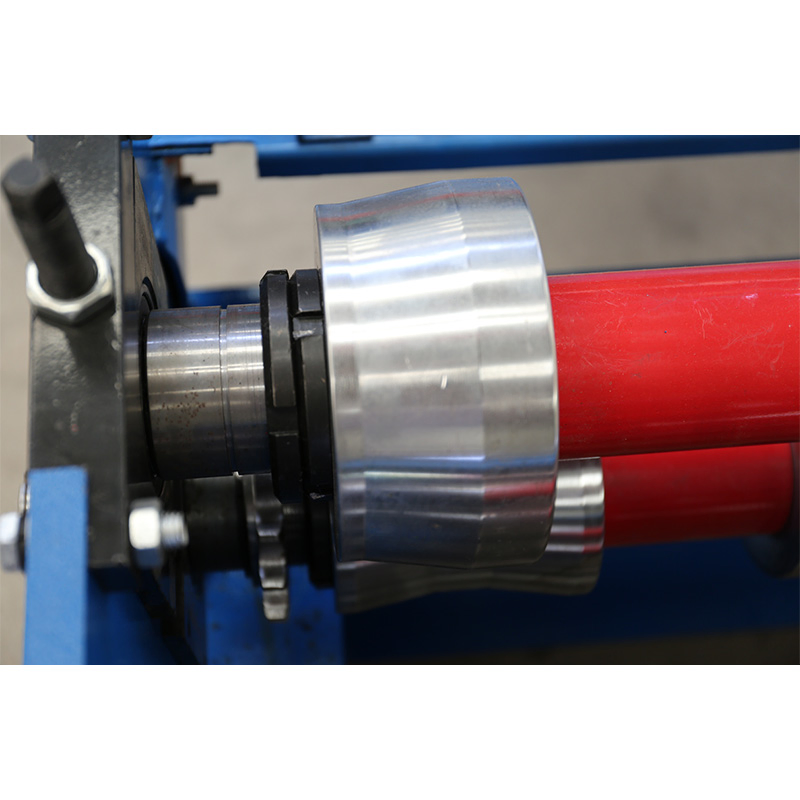

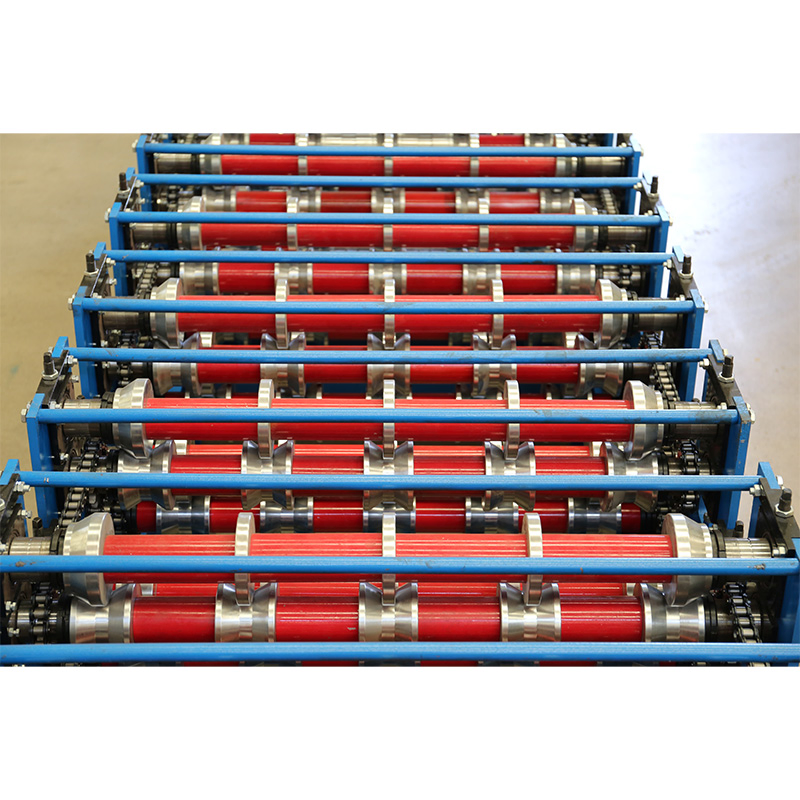

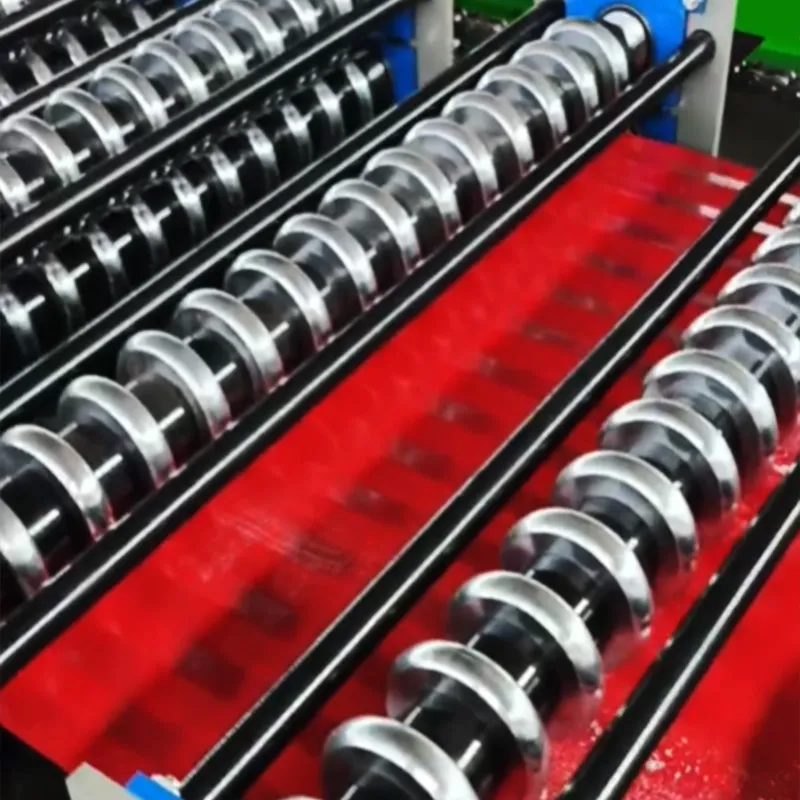

1. Rodillos gruesos cromados con buena dureza para un tiempo de servicio prolongado.
2. Cada rodillo tiene un número y con las notas de la llave, se puede fijar en el eje de forma segura.
3. Engranaje y cadena doble, estable.

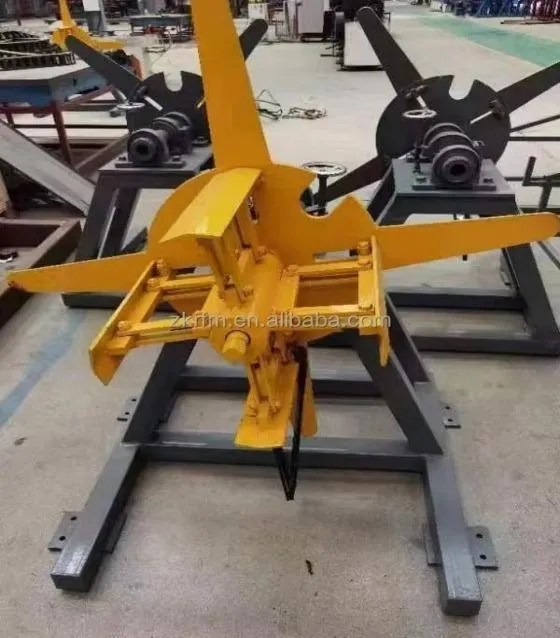

Capacidad: 5 toneladas. Diámetro interior de la bobina: 450-550mm. Ancho de alimentación: máx. 1220mm. Estructura: Soldada por las placas de acero y la barra perfilada.
El encogimiento y la expansión del núcleo es manual, con freno manual; la bobina moviéndose hacia adelante o hacia atrás es tirada por la máquina de formación de rodillos.

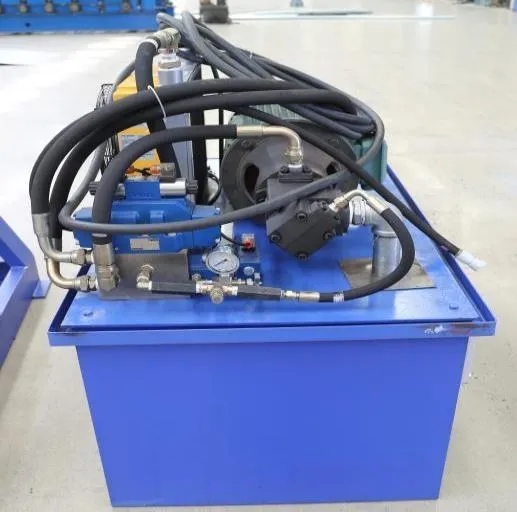

1. Motor de la estación hidráulica: 5,5KW
2. Aceite hidráulico: 46# aceite hidráulico
3. Componentes principales: incluye un juego de depósito hidráulico, un juego de bomba de aceite hidráulico, dos tubos hidráulicos y una válvula de electromagnetismo.
