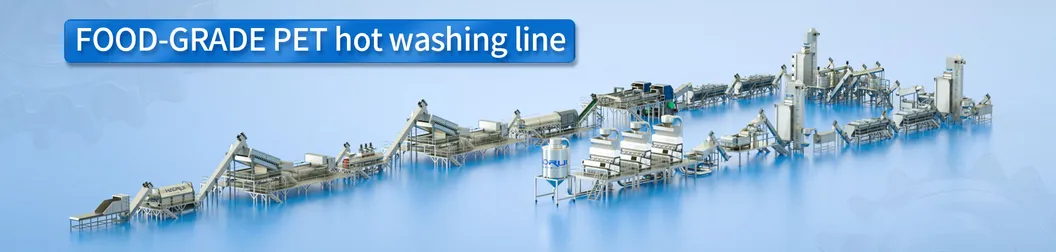

| 1 |
Abridor de fardos |
Abre las pacas compactadas de botellas de PET para iniciar la dosificación. |
| 2 |
Cinta transportadora |
Alimentación constante de material hacia las siguientes etapas. |
| 3 |
Trommel (Criba rotativa) |
Extrae tierra, arena, piedras y restos pequeños antes de la trituración. |
| 4 |
Transportador de banda |
Alimentación y transporte intermedio. |
| 5 |
Tabla de clasificación manual |
Clasificación visual y descarte manual de plásticos de otros colores o materiales no deseados. |
| 6 |

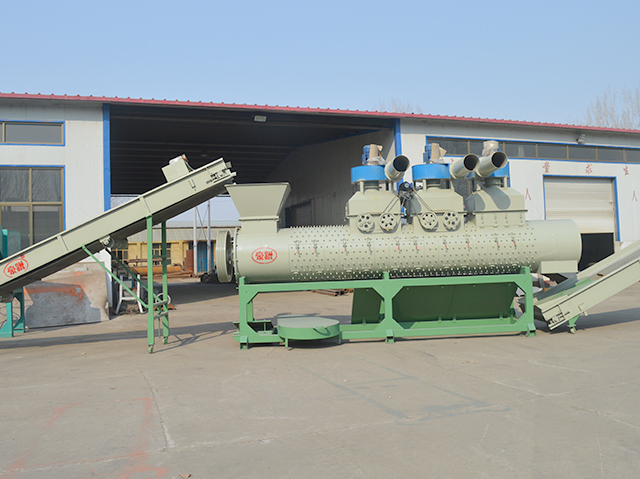

Removedor de etiquetas |
Remoción mecánica de las etiquetas adheridas a las botellas de PET. |
| 7 |
Cinta transportadora |
Alimentación hacia la trituradora. |
| 8 |
Chancadora (Trituradora) |
Tritura de manera húmeda las botellas completas transformándolas en hojuelas. |
| 9 |
Cargador de tornillo |
Transporte mecánico helicoidal de las hojuelas. |
| 10 |

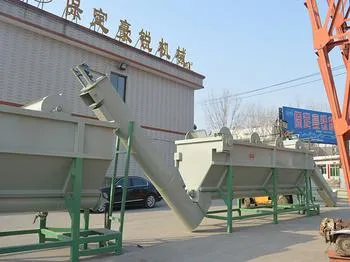

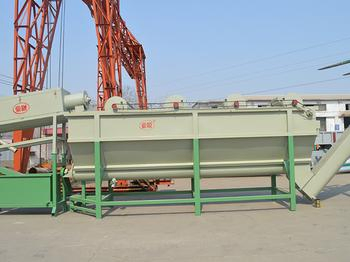

1er Tanque de lavado flotante |
Separación por gravedad de tapas y anillos (que flotan) de las hojuelas de PET (que se hunden). |
| 11 |
Cargador de tornillo |
Transporte hacia la siguiente fase de purificación. |
| 12 |
2º Tanque de lavado flotante |
Segundo lavado continuo para remover cualquier impureza flotante restante. |
| 13 |
Cargador de tornillo |
Transporte hacia el lavado térmico. |
| 14 |
Depósito de lavado en caliente |
Lavado con agua caliente y reactivos químicos para eliminar pegamento, grasa y suciedad persistente. |
| 15 |
Cargador de tornillo |
Alimentación a la lavadora de alta velocidad. |
| 16 |
Lavadora de fricción de alta velocidad |
Fricción intensiva para remover residuos químicos y restos de suciedad desprendida. |
| 17 |
3er Tanque de lavado flotante |
Lavado de enjuague y separación complementaria. |
| 18 |
Cargador de tornillo |
Transporte de hojuelas enjuagadas. |
| 19 |
4º Tanque de lavado flotante |
Última etapa de lavado flotante para un acabado de alta pureza. |
| 20 |
Cargador de tornillo |
Alimentación hacia el deshidratador. |
| 21 |
Máquina de deshidratación horizontal |
Eliminación de la mayor parte del agua por fuerza centrífuga. |
| 22 |
Sistema de secado de aire caliente |
Secado final mediante conductos térmicos para reducir la humedad por debajo del 1%. |
| 23 |
Separador de etiquetas en Zig-Zag |
Separación neumática final de restos de etiquetas finas y polvos de plástico. |
| 24 |
Sistema de embalaje automático |
Dosificación y ensacado de las escamas limpias en Big-Bags. |
| 25 |
Panel de control eléctrico |
Gabinete central para el control automatizado y monitoreo de toda la línea de producción. |
