Visión General
Especificaciones Información Básica
No. de Modelo
ZD/C50-160
Tipo del azulejo
color acero
Certificación
CE
Condición
Nuevo
Personalizado
Personalizado
Método de Transmisión
Presión Hidráulica
potencia (w)
22kw
uso
soporte fotovoltaico rieles de montaje para paneles solares
servicios en el extranjero
soporte
perfil personalizado
soporte
Descripción de Producto
1. 4+4T Uncoiler doble
- Alimentación principal: Trifásica 380V/50Hz;
- Tensión de control: 24V;
- Arranque automático-parada del husillo principal;
- Controlar manualmente la contracción del orificio interior de la bobina de acero;
- Potencia del motor principal: 3kw;
- Ancho de descarga: 350mm;
- Rango de mordazas arriba y abajo: 450-530;
- Carga nominal: ≤ 4 rollos x 2.

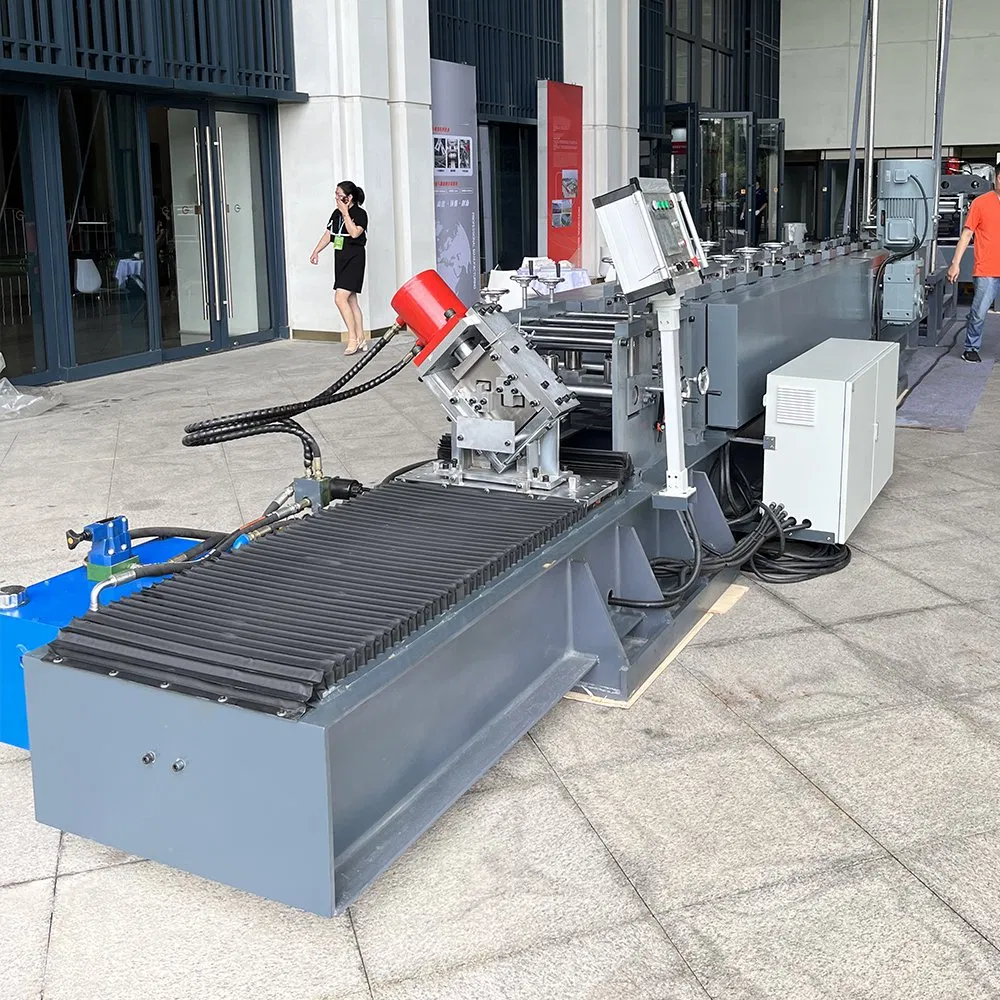

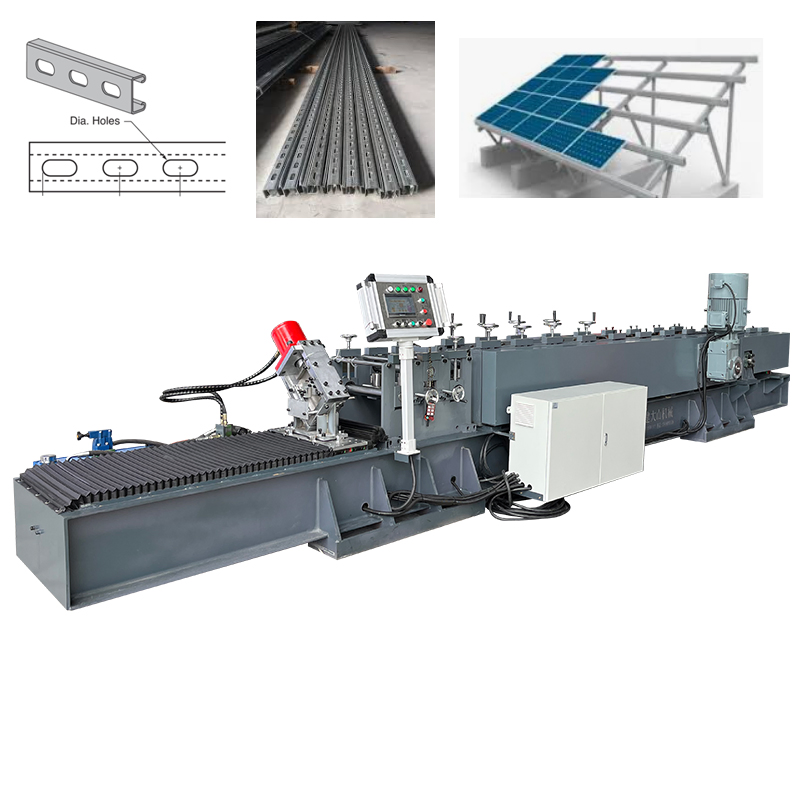

2. ZD/C50-160 ajuste automático máquina de montaje fotovoltaico
(1) Parámetros de materias primas:
| Materia prima |
Fuerza |
Grosor |
Anchura del material |
| Aluminio-magnesio galvanizado/galvanizado |
≤550MPa |
1,0-3,0mm |
150mm |
(2) Dimensiones de sección:
(3) Máquina principal:
- Alimentación principal: Trifásica 380V/50Hz;
- Tensión de control: 24V;
- Potencia del motor principal: 22kW (motor de conversión de frecuencia);
- Potencia del motor de cambio: 0,37kW+0,55kW+1,1kW;
- Potencia del motor de corte: 3kw (servomotor);
- Motor hidráulico: 7,5kW;
- Marca del sistema de control: Xinjie;
- Control automático de la cantidad de transformación y la longitud de corte;
- Tolerancia de longitud: ≤±1 mm;
- Velocidad de rodadura: 0-50m/min;

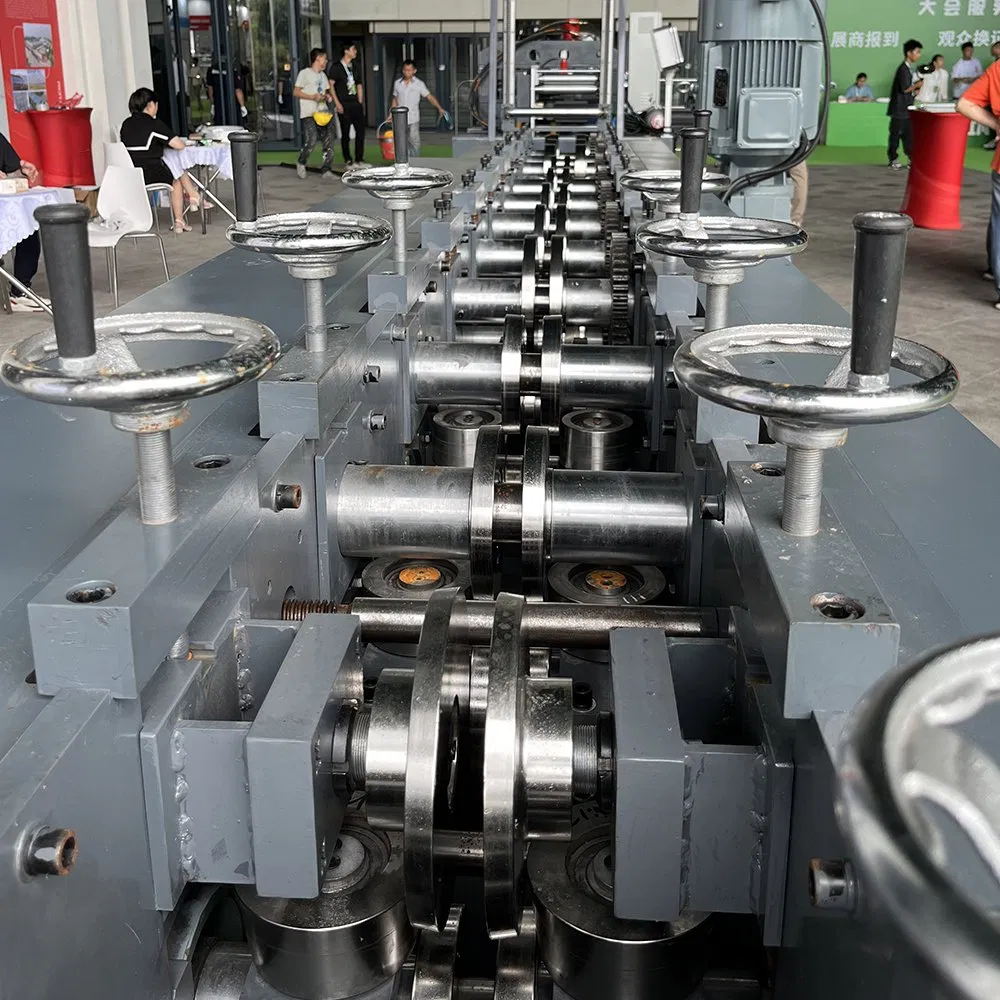

- Formación: Nivelación de alimentación + 13 pasadas + formación;
- Dispositivo de alimentación y lubricación antiarañazos;
- Material de los rodillos: Cr12 molde de acero, tratado térmicamente a la dureza 58-60 después del mecanizado CNC;
- Material del husillo: 40cr tratamiento de temple 280-320HB, después de acabado CNC;
- El bastidor está hecho de soldadura de viga H + chapa de acero de 400#;
- Modo cortadura: Zigzag después de cizallamiento, sin residuos;
- Material de la cuchilla de corte: Cr12Mov;
- Tipo de pala: 80x40 primera transformación, otros modelos a determinar (al azar con 6 copias);
- Simple 6m producto acabado palet 1pc.

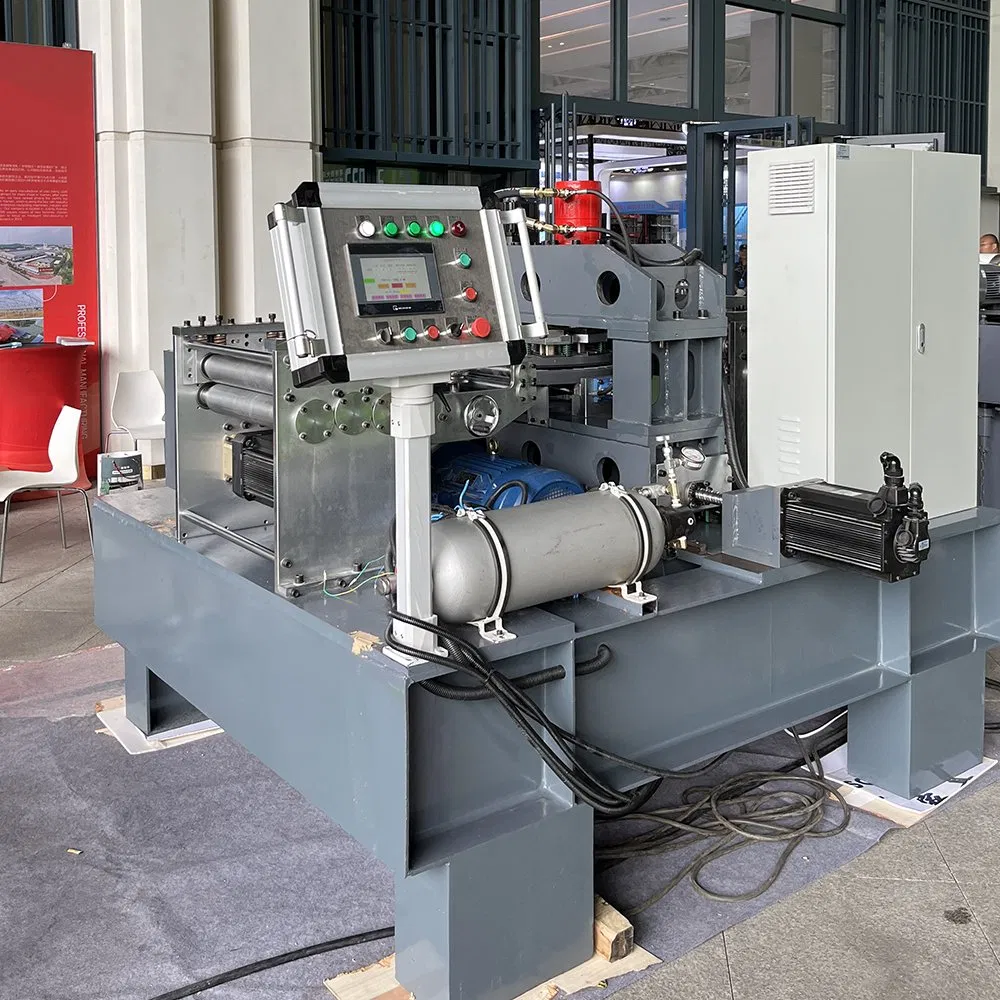

3. Máquina de punzonado de alta velocidad
(1) Parámetros de materias primas:
| Materia prima |
Fuerza |
Grosor |
Anchura del material |
| Aluminio-magnesio galvanizado/galvanizado |
≤550MPa |
1,0-3,0mm |
50mm-400mm |
(2) Parámetros de mecanizado:
| 2 orificios simples/transversales |
2 orificios verticales |
3 orificios verticales |
5 orificios verticales |
| 5 grupos |
4 grupos |
2 grupos |
1 grupos |

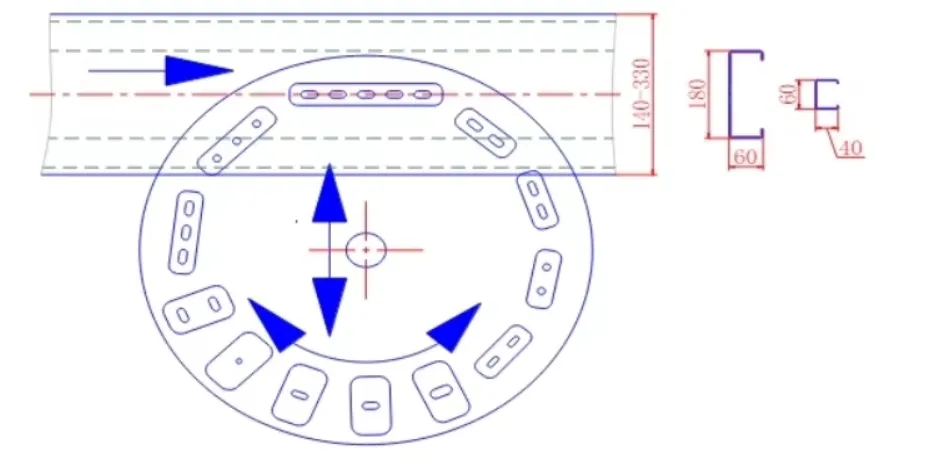

(3) Distribución del molde de perforación:
Nota: El tamaño del molde de perforación y la agrupación del molde de perforación pueden personalizarse de acuerdo con los requisitos especificados.
(4) Principales parámetros técnicos:
- Alimentación principal: Trifásica 380V/50Hz;
- Tensión de control: 24V;
- Sistema de control: Sistema de control de perforación de torreta autodesarrollado;
- Control automático de la cantidad de mecanizado y de la posición de perforación;
- Tolerancia de posición de perforación: ≤ ± 1 mm;
- Alimentación del sistema principal de sujeción: 7,5kW (servomotor);
- Motor giratorio: 2kW (servomotor);
- Motor de movimiento de la torreta: 7,5kW (servomotor);
- Potencia del motor hidráulico: 11kW;
- Modelo de acumulador: 16L;
- Velocidad de sujeción: 100m/min;
- Velocidad de perforación combinada: 20-60m/min;
- 12 juegos de torreta de molde: 1 juego;
- Cilindro hidráulico: 3 grupos;
- Material del molde: Cr12Mov.
Servicio y Embalaje
Servicio Postventa:
- Servicio de vida útil de fábrica: Ofrecer soporte técnico para toda la vida útil de nuestras máquinas.
- Perfil personalizado: Puede diseñar el perfil según la solicitud del cliente.
- Periodo de garantía de UN AÑO: Suministro gratuito de piezas de repuesto para cualquier pieza dañada debido a problemas de calidad.
- Servicios en el extranjero opcionales: Envío de técnicos para la instalación y capacitación del personal en la fábrica del cliente con un costo extra.

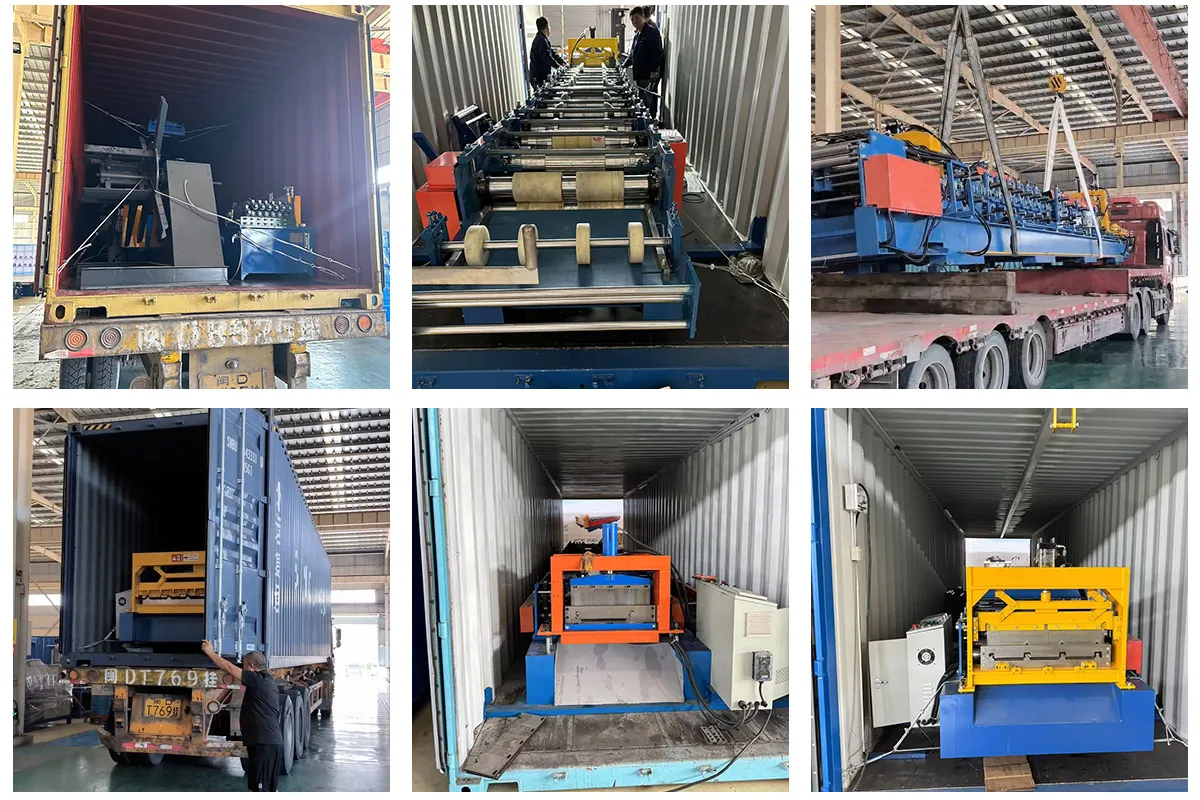

Embalaje y Envío:
Soluciones de embalaje adaptadas a los diferentes componentes de la línea de producción:
- Para la máquina o línea de producción, se utiliza película plástica para cobertura y envoltura completa antes de su carga en contenedor.
- Para las partes clave, como el conjunto de rodillos de formación, se emplea una estructura de metal rígido para el empaque.
- Sujeción adecuada en el contenedor mediante cables de acero y cerraduras para garantizar estabilidad en transporte de larga distancia.
Preguntas Frecuentes (FAQ)
?
¿Cuáles son las aplicaciones principales de la máquina ZD/C50-160?
Esta máquina está diseñada específicamente para la producción de soportes fotovoltaicos y rieles de montaje estructurales para paneles solares utilizando acero y materiales galvanizados de alta resistencia.
?
¿Qué tipo de materias primas puede procesar esta línea de producción?
Es adecuada para procesar bobinas de acero galvanizado y aluminio-magnesio galvanizado con un límite elástico de hasta 550MPa y espesores que varían entre 1,0 y 3,0 mm.
?
¿Cuál es la velocidad de trabajo y la precisión de corte del sistema?
La velocidad de rodadura oscila entre 0 y 50 metros por minuto. Cuenta con un sistema de control automático que garantiza una tolerancia de longitud de corte muy precisa de ≤±1 mm.
?
¿Qué tipo de garantía y asistencia técnica se proporciona con la compra?
Ofrecemos un año de garantía integral que cubre el reemplazo de piezas defectuosas por fallas de calidad de fabricación, además de brindar soporte técnico continuo durante toda la vida útil de la maquinaria.
?
¿Se pueden personalizar las dimensiones de los perfiles y la distribución del punzonado?
Sí, diseñamos perfiles personalizados según las especificaciones del cliente. La matriz y distribución de orificios de la punzonadora de alta velocidad también son configurables según los planos técnicos suministrados.
