1 / 5

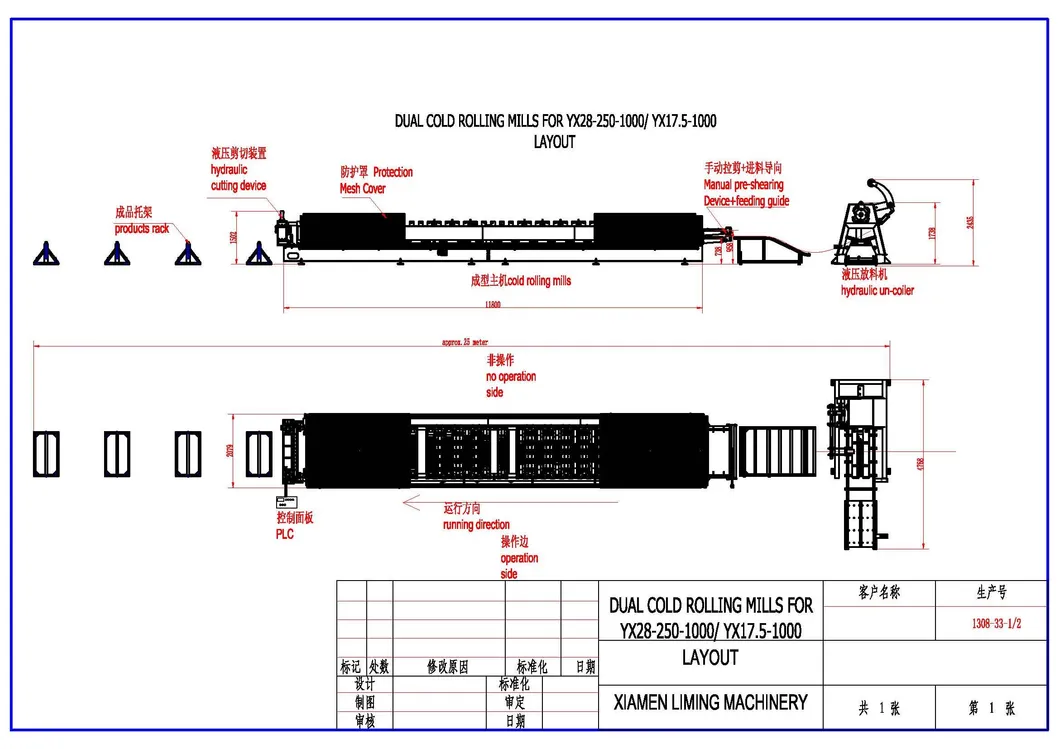

1. Gráfico del flujo de proceso
Flujo de proceso general de fabricación

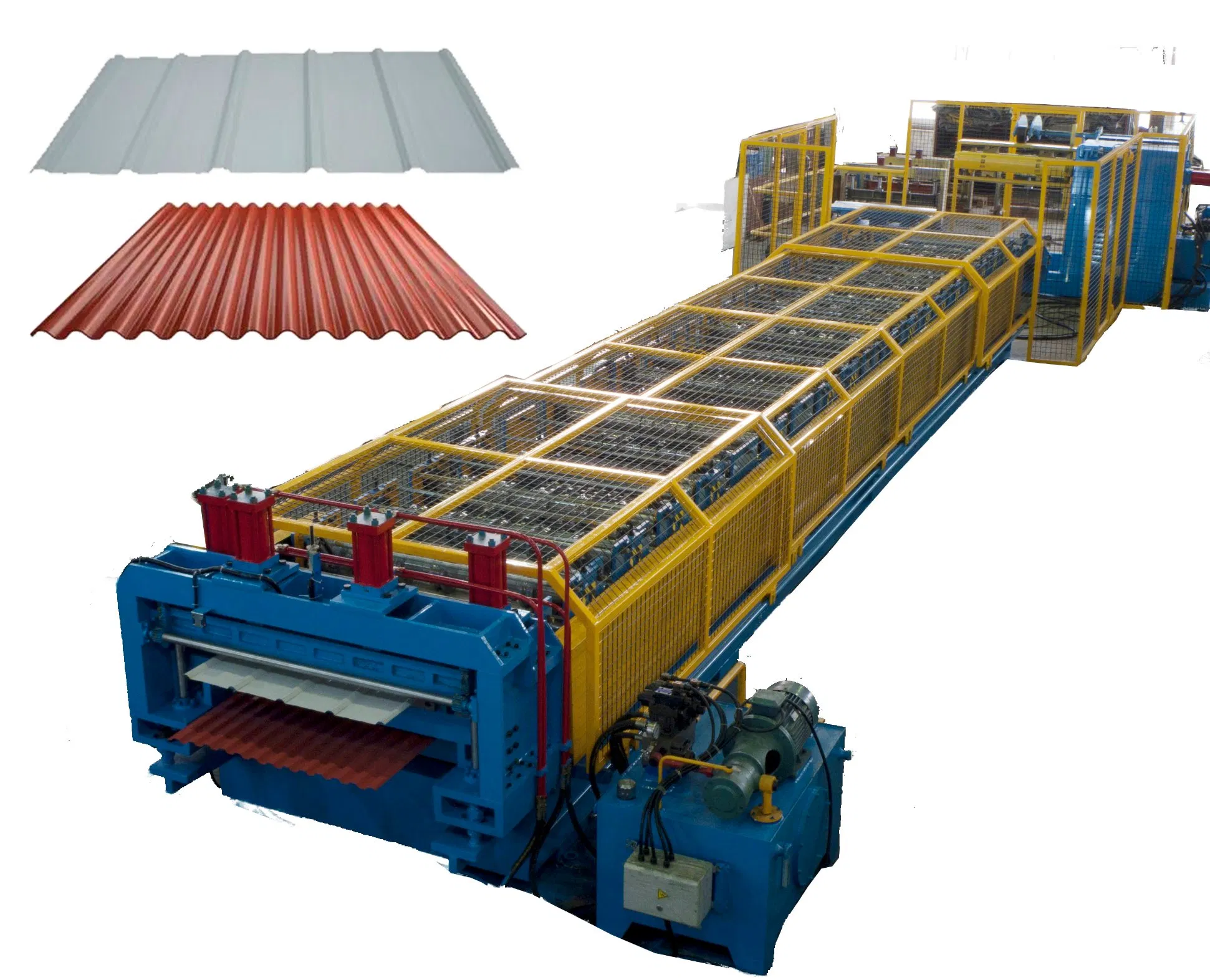

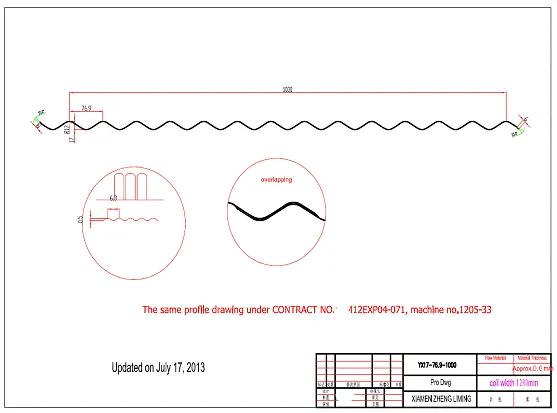

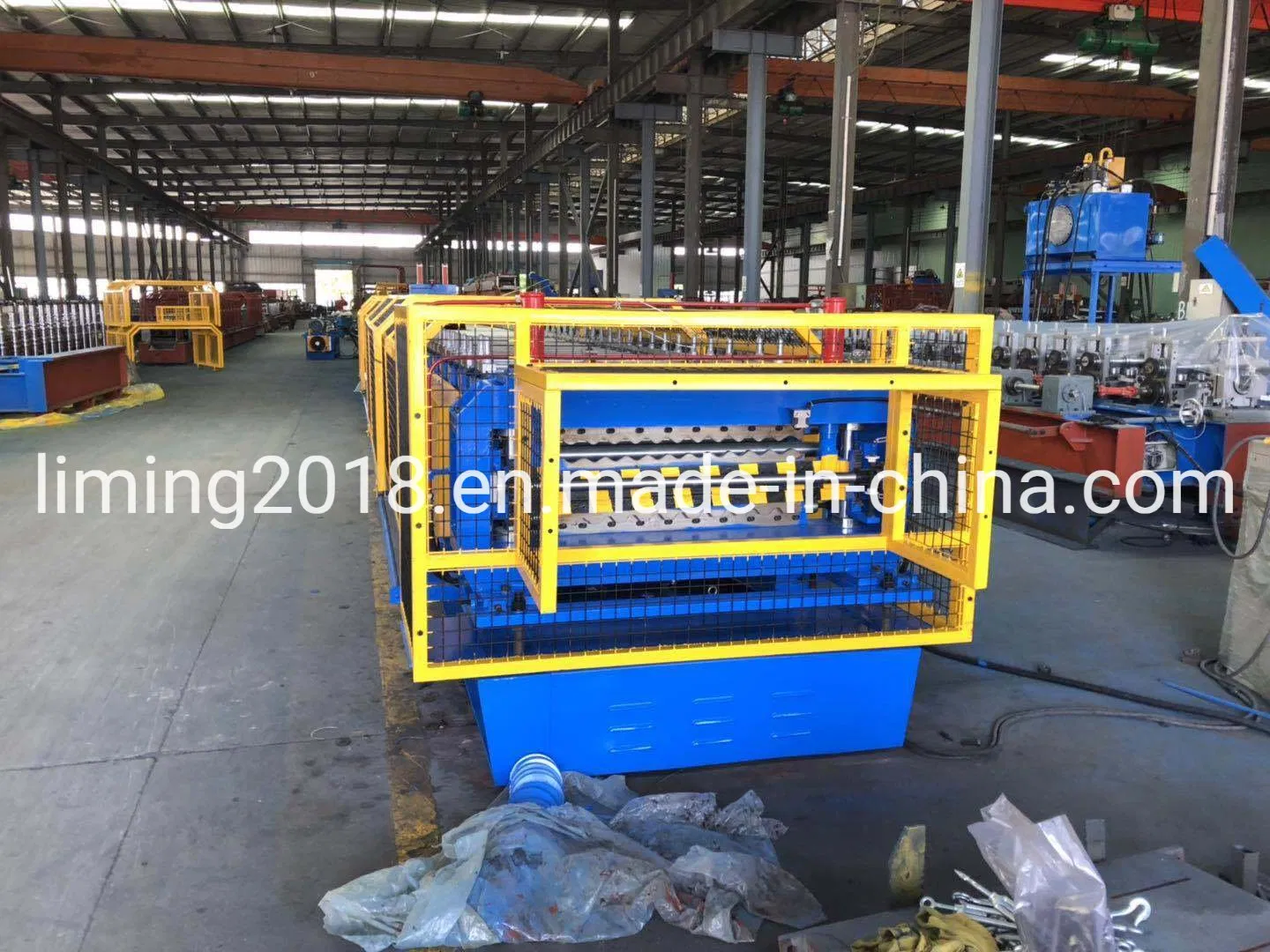

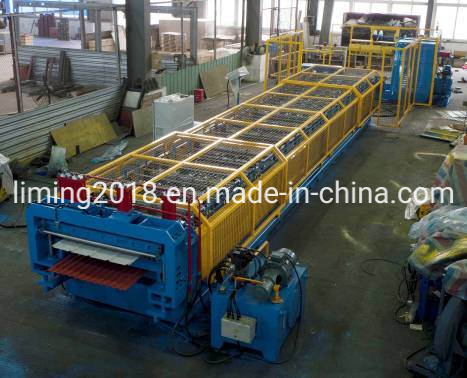

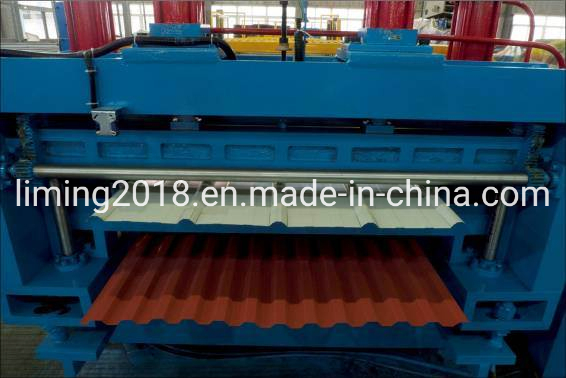

YX18-76-1000 Perfil del techo
YX32-250-1000 Perfil del techo
2. Parámetros Técnicos
Nota importante sobre los parámetros técnicos:
Los principales parámetros técnicos son solo para su referencia. Le ofreceremos los parámetros precisos una vez que proporcione el perfil requerido o los objetos reales de los materiales seccionales.

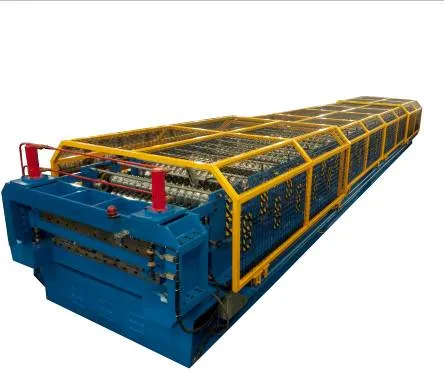

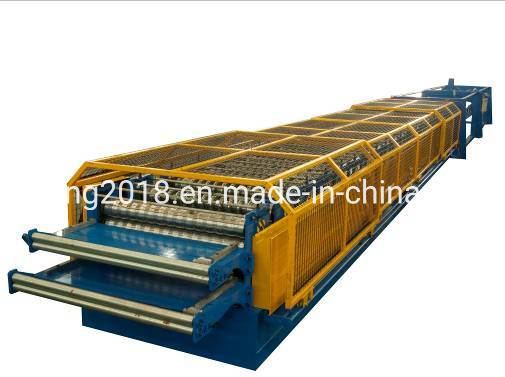

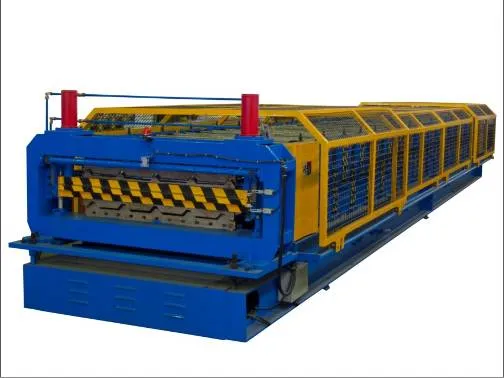

| 1. Desenrollador (Uncoiler) de 1,5 Toneladas | |
| Descripción | Hay diferentes opciones disponibles, consulte el catálogo de desenrolladores. |
| 2. Dispositivo de Precorte Manual | |
| Función | Sin potencia, nivelación doble, control inteligente de corte (para cortar únicamente el extremo de la hoja final). |
| Espesor de corte | Hasta máx. 0,6mm (si el grosor es mayor a 0,6mm, se utilizará en su lugar un dispositivo de precorte hidráulico o eléctrico). |
| 3. Parámetro General de la Máquina | |
| Material de formación | Chapa de acero de color o chapa de acero galvanizado. |
| Grosor | 0,4mm - 0,6mm |
| Anchura de alimentación | 1200mm |
| Diseño de marco | Diseño de pared-placa-marco |
| YX18 etapas de balanceo | 20 etapas |
| YX32 etapas de balanceo | 19 etapas |
| Material del rodillo | Acero 45#, tornos CNC, recubrimiento de cromo duro. |
| Diámetro de los ejes | Φ75 / Φ95mm |
| Alimentación del motor principal | 11kW con reductor |
| Máx. Velocidad de línea | 15m/min (mayor velocidad disponible, depende de las especificaciones requeridas por el comprador). |
| Atención de Operación |
Los dos niveles no se pueden ejecutar al mismo tiempo. Embrague manual para cambiar el sistema accionado. Los dos perfiles comparten un desenrollador, la estructura base, el motor principal para el formador de rodillos, el carro de corte hidráulico y el sistema de control PLC. |
| Potencia del grupo hidráulico | 7,5KW |
| Material de la cuchilla | Cr12 con tratamiento térmico. |
| Estándar eléctrico | 380V / 50Hz / 3PH o según los requisitos del cliente. |
| Color de la máquina | Ral 5015 (azul) o según los requisitos del cliente. |
| 4. Sistema de Control PLC | |
| PLC | Marca Siemens (Marca ABB disponible si es necesario). |
| Pantalla táctil | Marca Siemens (Marca ABB disponible si es necesario). |
| Codificador | Marca Omron. |
| 5. Bastidor del Producto | |
| Descripción | Sin alimentación, 3 unidades. |
| Opciones adicionales |
1. Apilador neumático doble 2. Certificado CE |
| 6. Servicio de Posventa e Instalación | |
|
Con el correcto funcionamiento y mantenimiento, la máquina está garantizada durante un año desde que sale de la fábrica, excluyendo los componentes eléctricos. Instalación: (1) Si la instalación es necesaria, el vendedor enviará un técnico a la fábrica del comprador en el extranjero para ayudar a regular la máquina de forma gratuita. El comprador debe ayudar a gestionar la visa del técnico y pagar el pasaje de ida y vuelta junto con el alojamiento local. (2) El comprador deberá realizar la siguiente preparación antes de la llegada del técnico: a) Colocar la máquina en la fábrica del comprador. b) Preparar el cableado eléctrico necesario. c) Preparar el material para las pruebas de funcionamiento. d) Proporcionar personal de apoyo y herramientas durante la instalación. e) Si es posible, disponer de un intérprete de habla china para facilitar la comunicación. |
|
Dimensiones y especificaciones técnicas
Paquete y envío: Instalación de embalaje a prueba de agua, con armario de control empaquetado en caja de madera.
Forma de Pago: Se requiere un pago del 30% por T/T como depósito dentro de una semana desde la firma del contrato. El 70% restante por T/T se solicita antes de que la máquina sea despachada de la fábrica.
