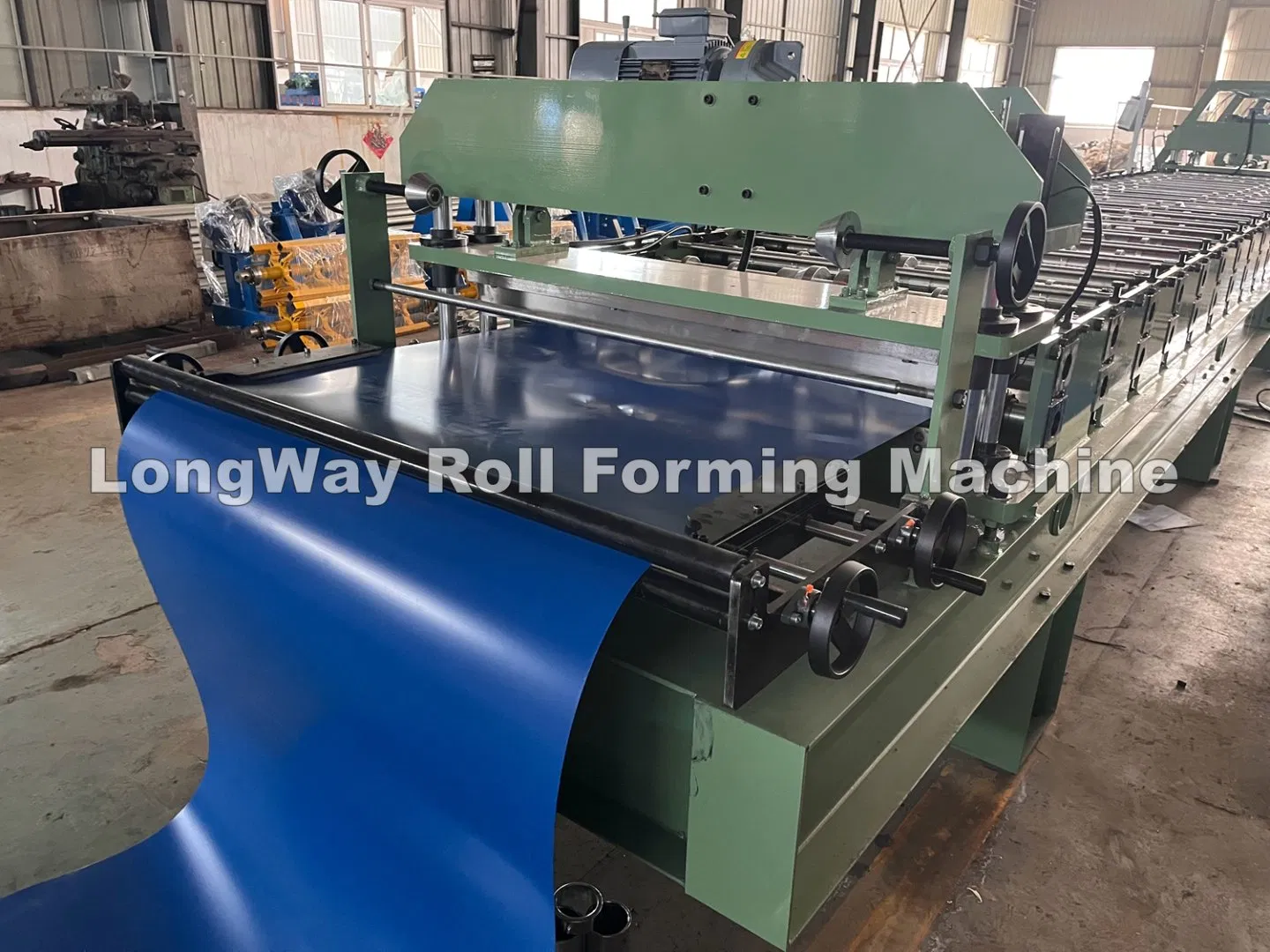

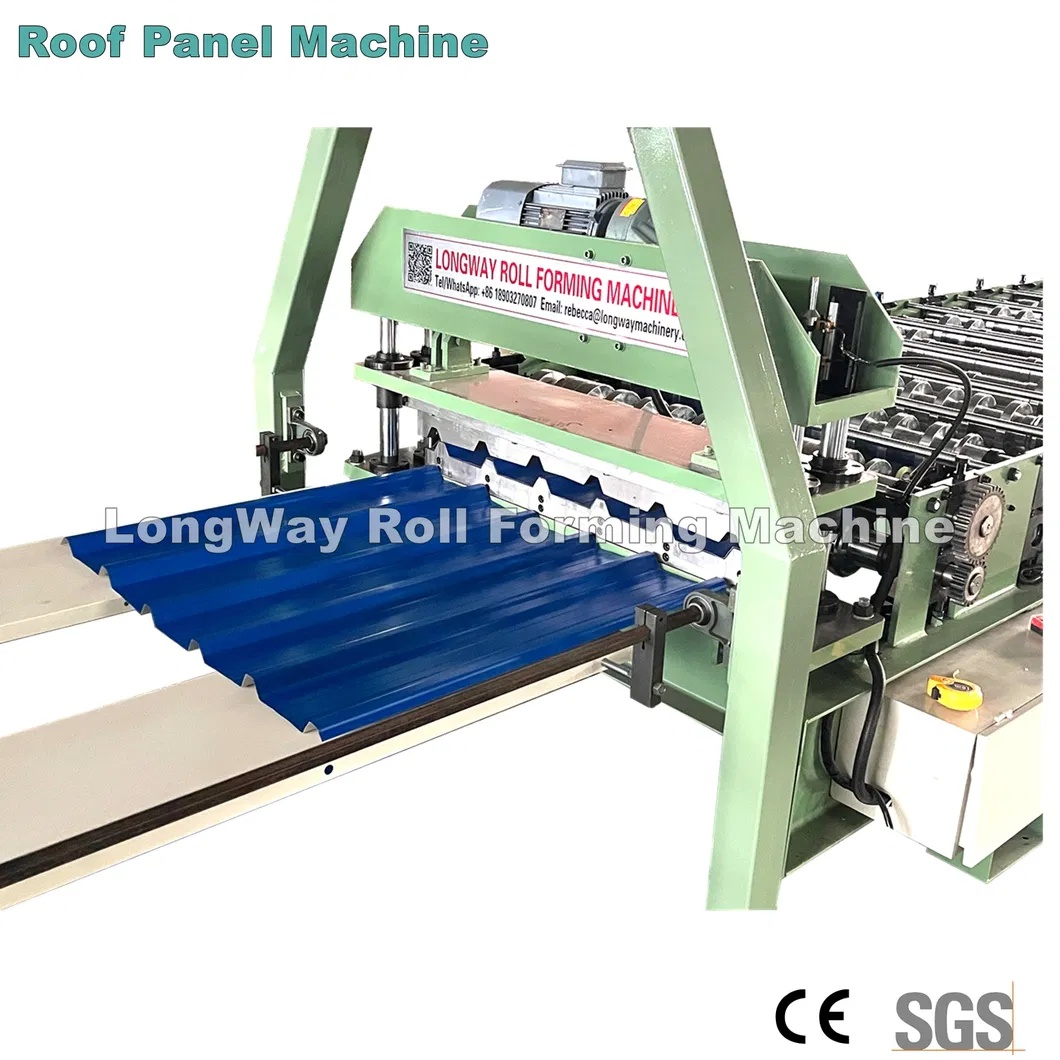

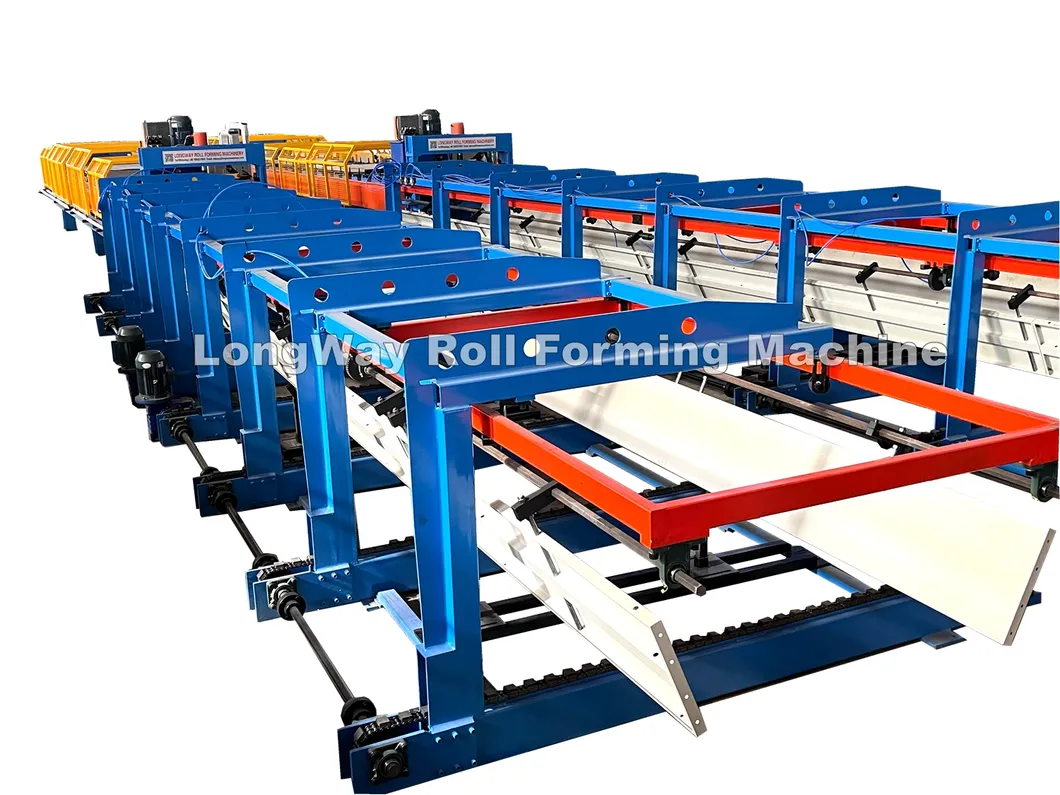

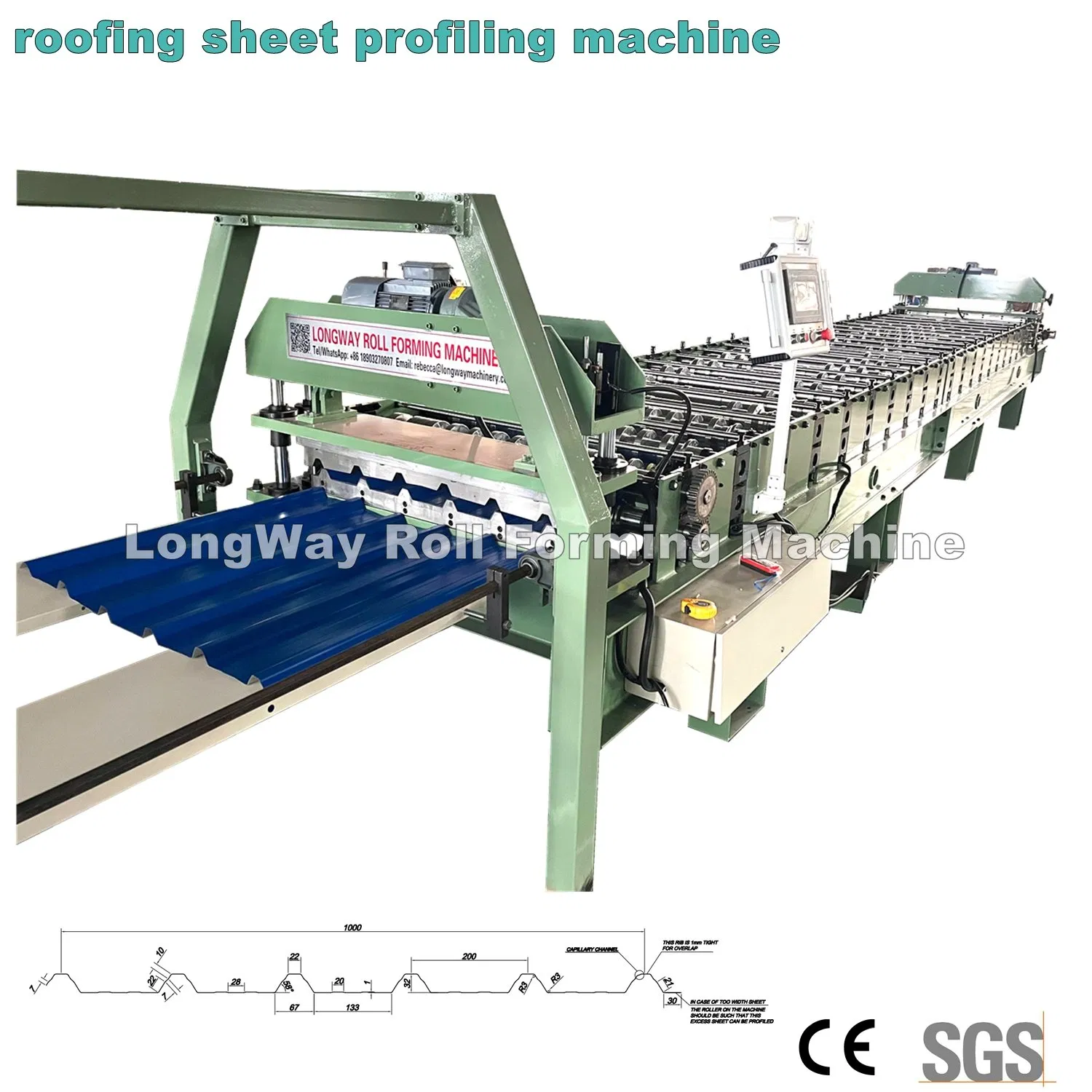

La máquina de perfilado de láminas de acero IBR con apilador tiene las siguientes características:

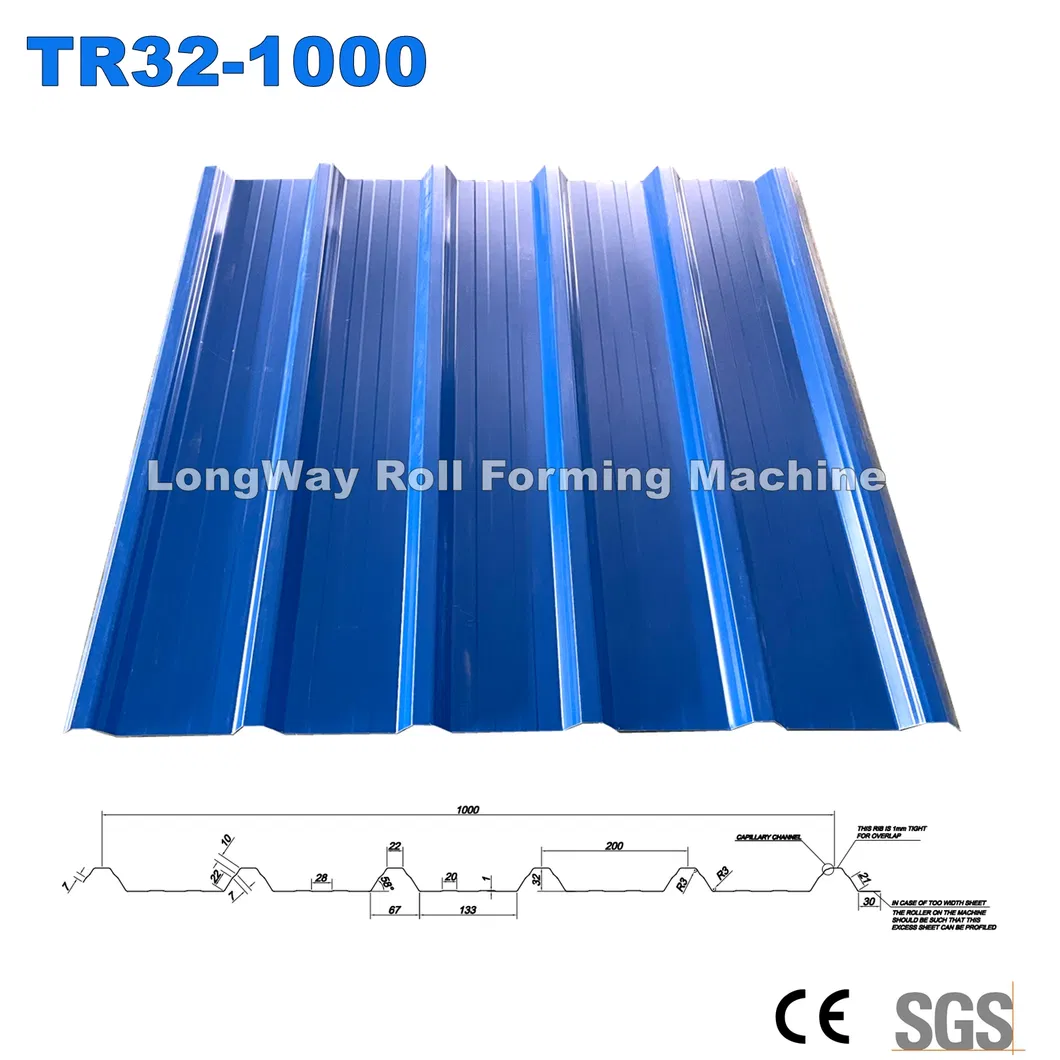

Dibujo de perfil para referencia:

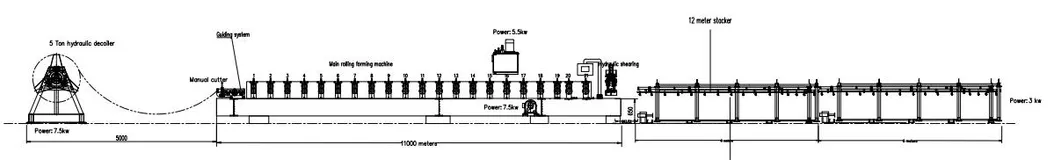

Proceso de trabajo
| Especificación | Detalle del Parámetro | |
|---|---|---|
| Materia prima | Tipo de bobina | PPGI, PPGL, GI |
| Anchura | 1200 / 1220mm | |
| Rango de espesor | Calibre 29-22 (0,3-0,6mm) | |
| Requisitos de alimentación | Voltaje | 380V / 3ph / 50Hz (personalizado) |
| Alimentación del motor principal | 5,5kW (servomotor opcional) | |
| Potencia de corte | 4kW | |
| Velocidad de formación | 15-20m/min | |
| Bastidor de la máquina | 350mm estructura de viga H | |
| Espesor de la estructura | Placa de soporte central de acero soldado de 18 mm | |
| Eje de formación | 75mm eje sólido con tratamiento térmico | |
| Material de los rodillos | Acero forjado de 45# de grado alto | |

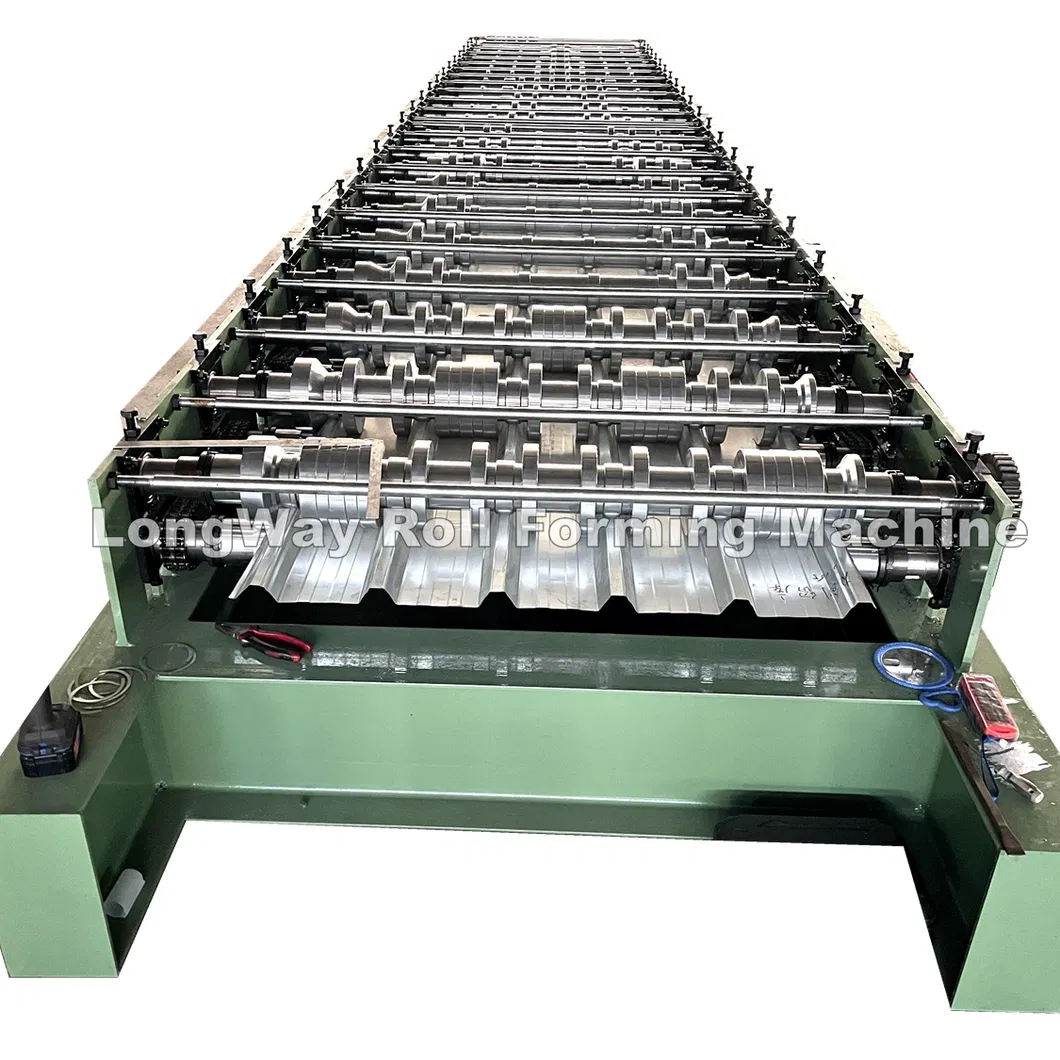

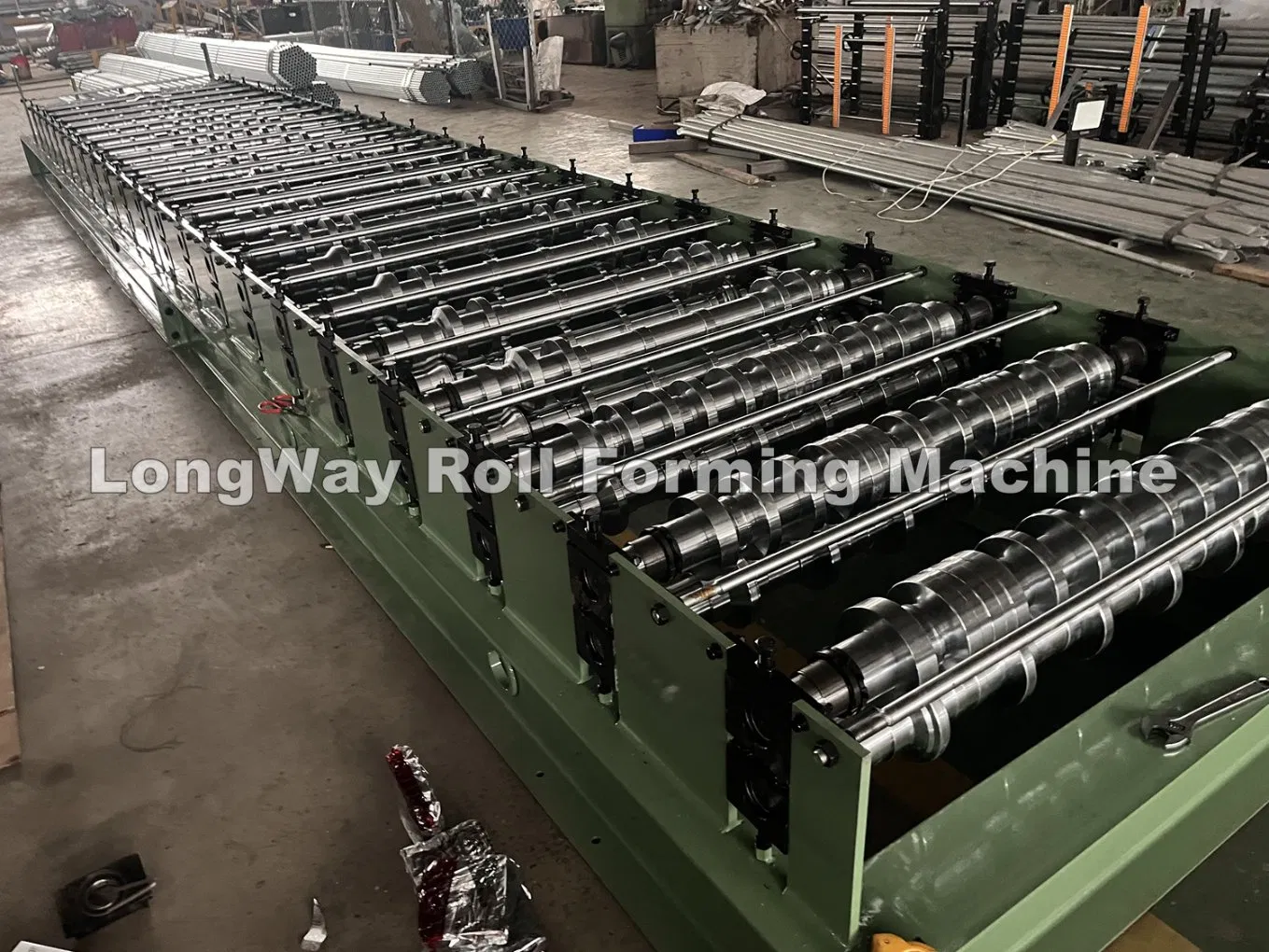

| Estaciones de formación | 20 filas. Tipo de rodillo: Concepto de diseño de rodillo separado, puede liberar tensión interna de las hojas, obteniendo buena forma y alta precisión. | |
| Vía de transmisión | Cadena de transmisión de 1 pulgadas (cadena doble para opción) | |
| Tipo de corte | Tipo de pilar hidráulico y corte de ajuste de longitud | |
| Sistema de control | PLC Delta y Inversor Delta | |

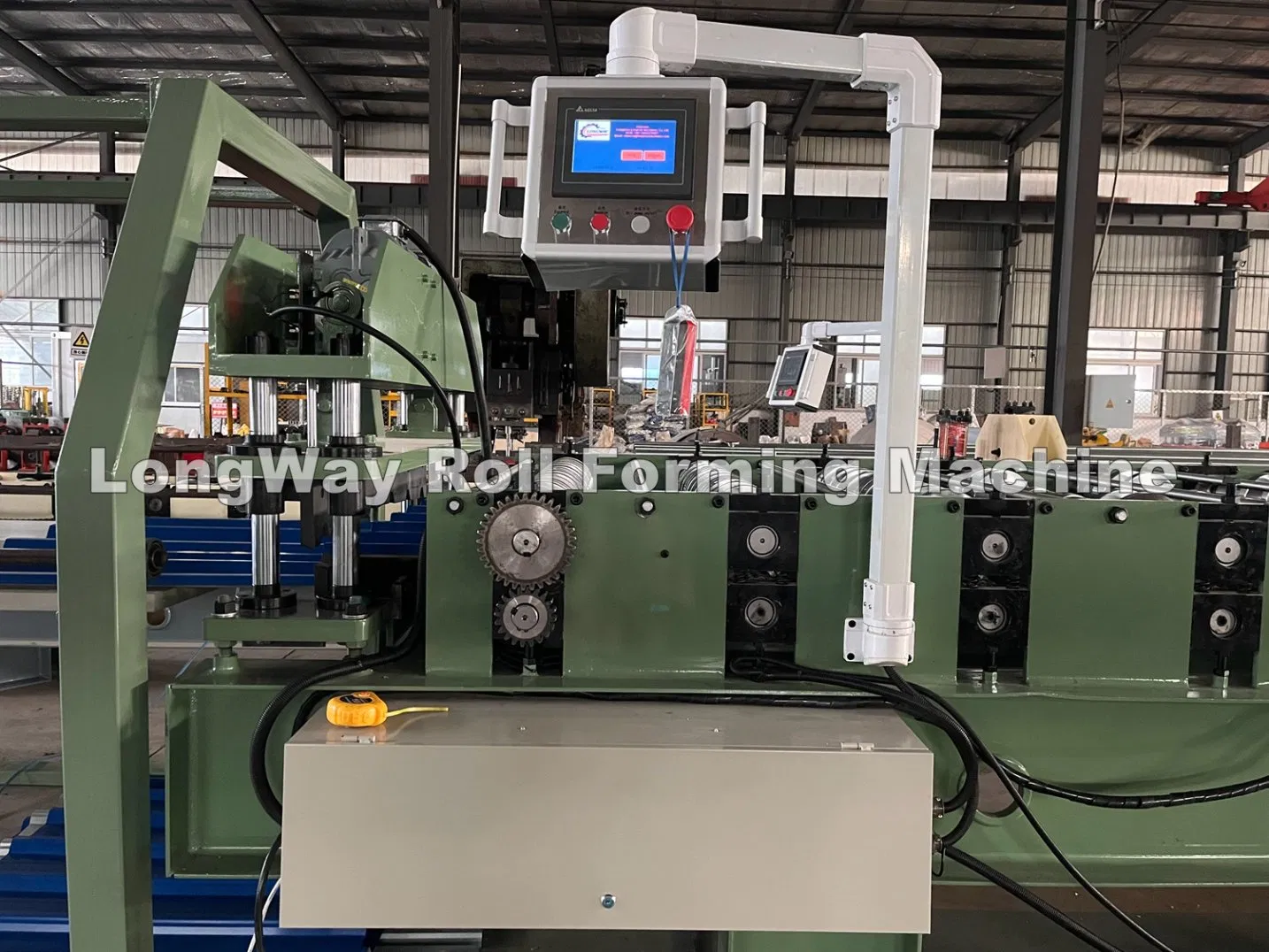

| Pantalla | Pantalla táctil | |
| Dimensiones (aprox.) | 8,8m × 1,5m × 1,2m | |
| Peso total (aprox.) | 5,6T | |

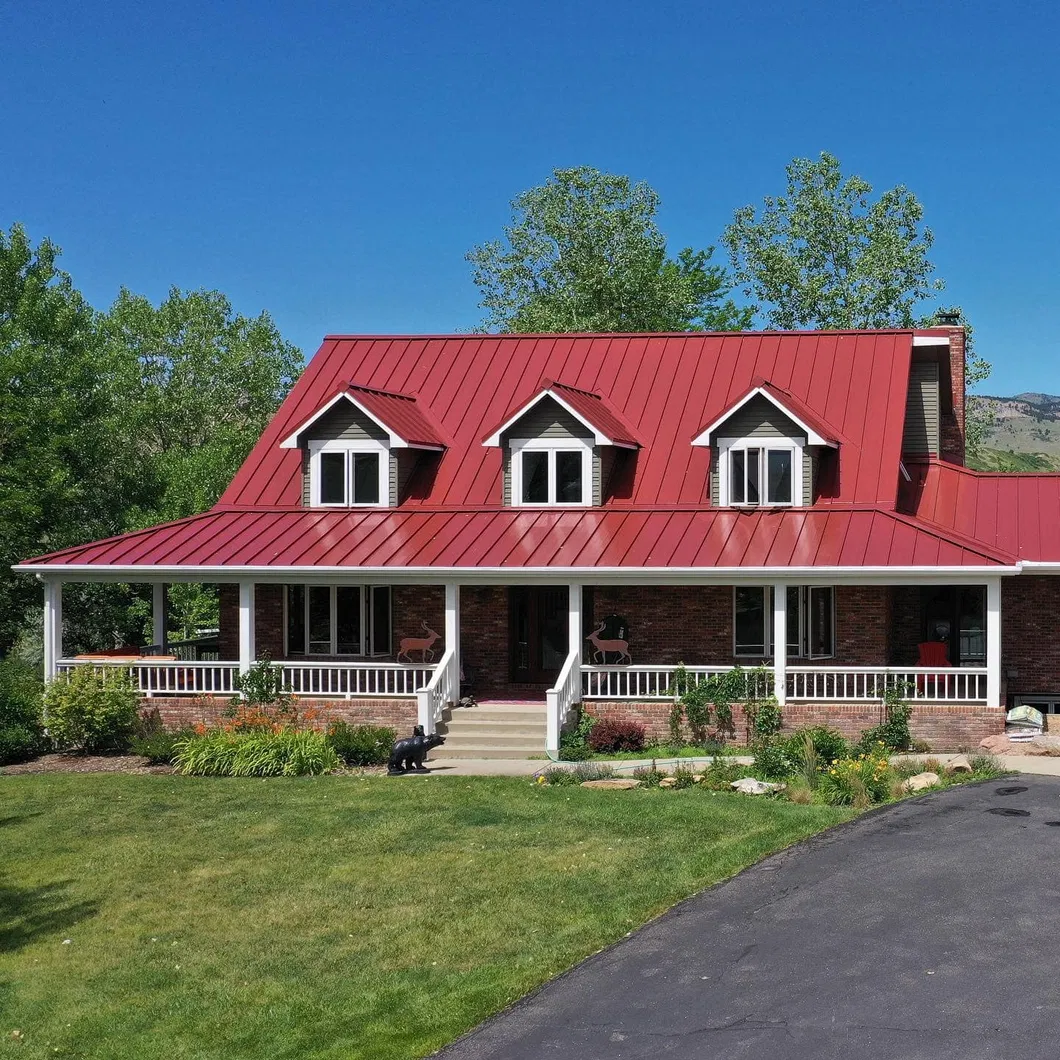

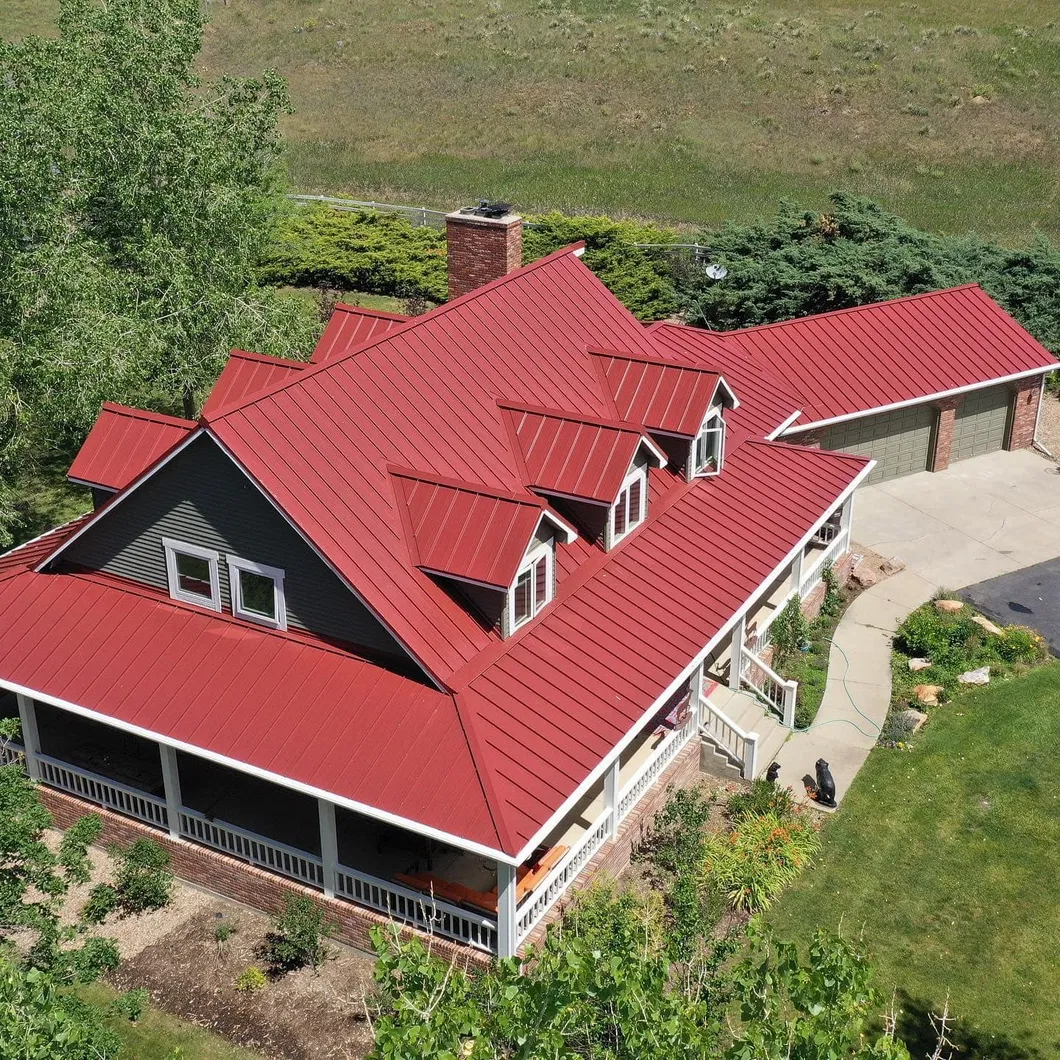

Aplicación de las hojas de techado de metal TR4:
Ideal para techos industriales, comerciales y residenciales. Las hojas TR4 proporcionan durabilidad, resistencia a la intemperie y fácil instalación. Su diseño trapezoidal garantiza fuerza, atractivo estético y rendimiento duradero.
Para más información sobre nuestra máquina de perfiles de acero IBR Roofing Sheet Roll Forming con apilador o cualquier otro producto, por favor envíenos su consulta. Nuestro equipo está comprometido a proporcionar apoyo rápido y profesional, y usted puede esperar una respuesta en 12 horas. Estamos aquí para ayudarle con las especificaciones del producto, las opciones de personalización, los precios y cualquier otra pregunta que pueda tener.
¡Contáctenos hoy!
La máquina está diseñada para trabajar con bobinas de acero de tipo PPGI, PPGL y GI (acero galvanizado) con un ancho de alimentación de 1200 mm o 1220 mm.
Esta perfiladora admite un rango de espesor de calibre 29-22, lo que equivale a un rango entre 0,3 mm y 0,6 mm (ampliable hasta 0,8 mm según requerimientos específicos).
La velocidad estándar de formación oscila entre 15 y 20 metros por minuto, alcanzando una capacidad diaria óptima de hasta 4000 metros de chapa terminada.
Viene equipada con un sistema de control automatizado por PLC de marca Delta (o Siemens a solicitud) con pantalla táctil integrada para un manejo sencillo y corte de precisión.
Gracias a su alto nivel de automatización y su sistema de corte hidráulico controlado por PLC, la máquina requiere solamente de 1 a 2 trabajadores para su correcta operación.
Ofrecemos una garantía integral de 2 años que protege la máquina y sus componentes principales, además de soporte técnico postventa continuo para garantizar un óptimo rendimiento en su planta.
