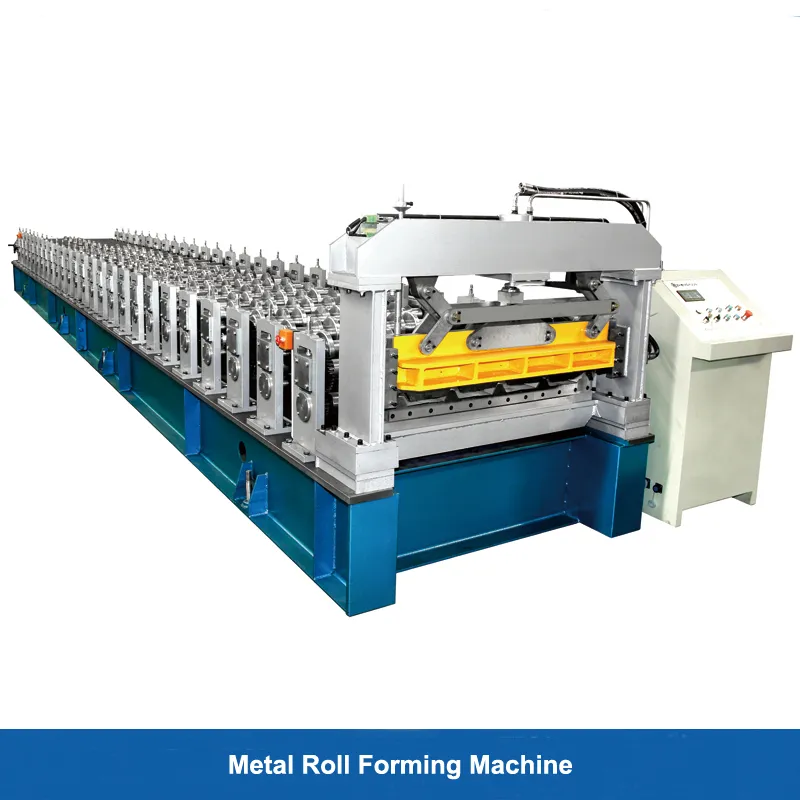

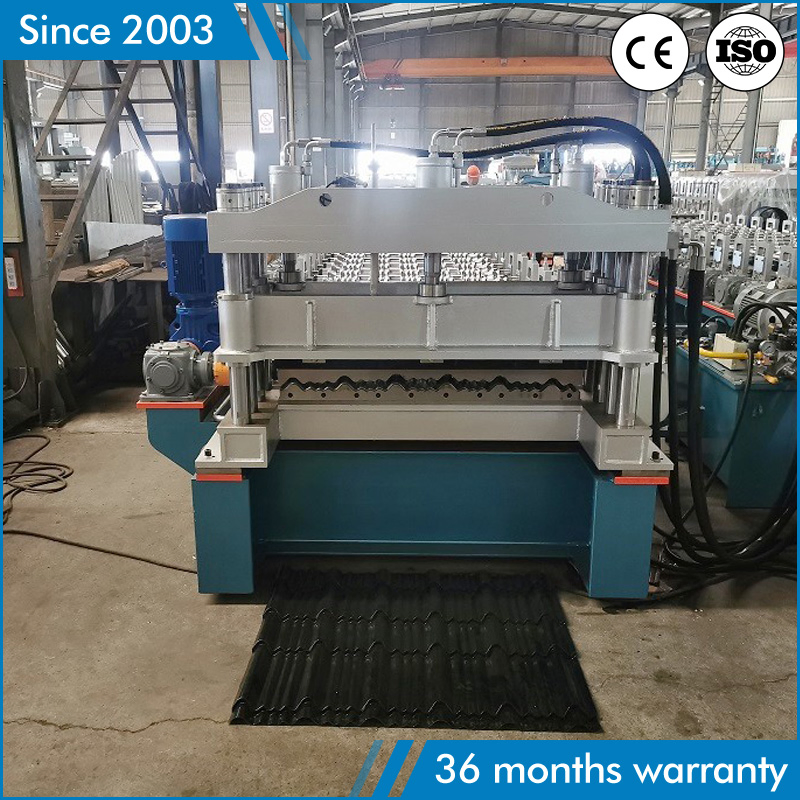

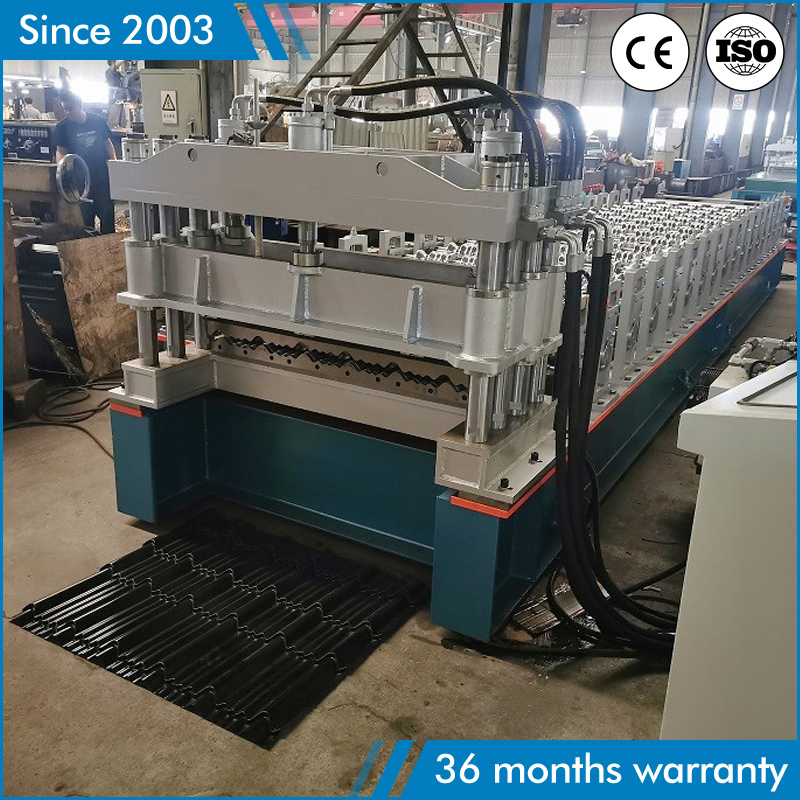

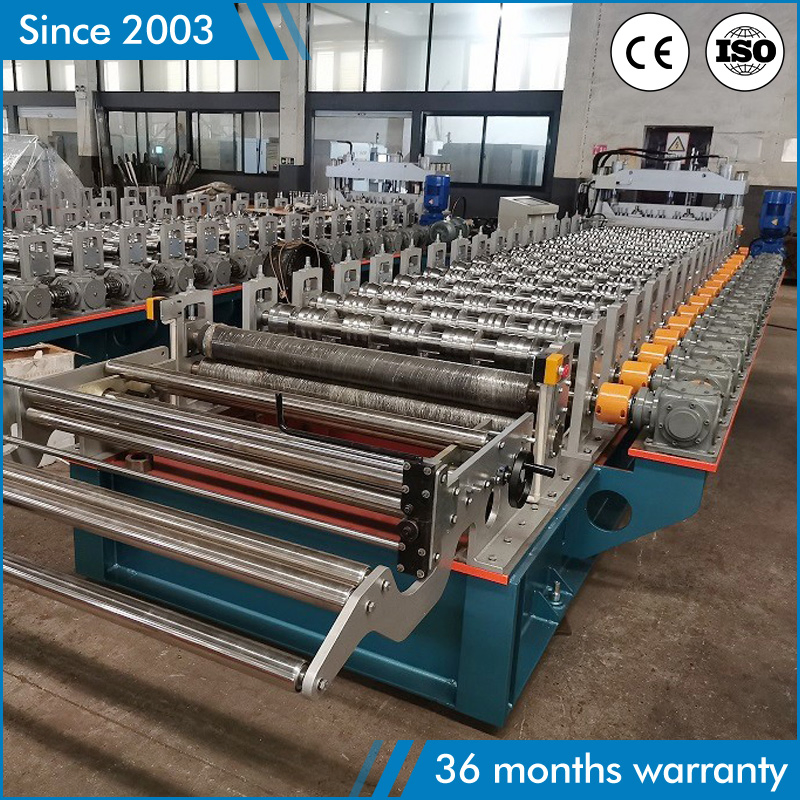

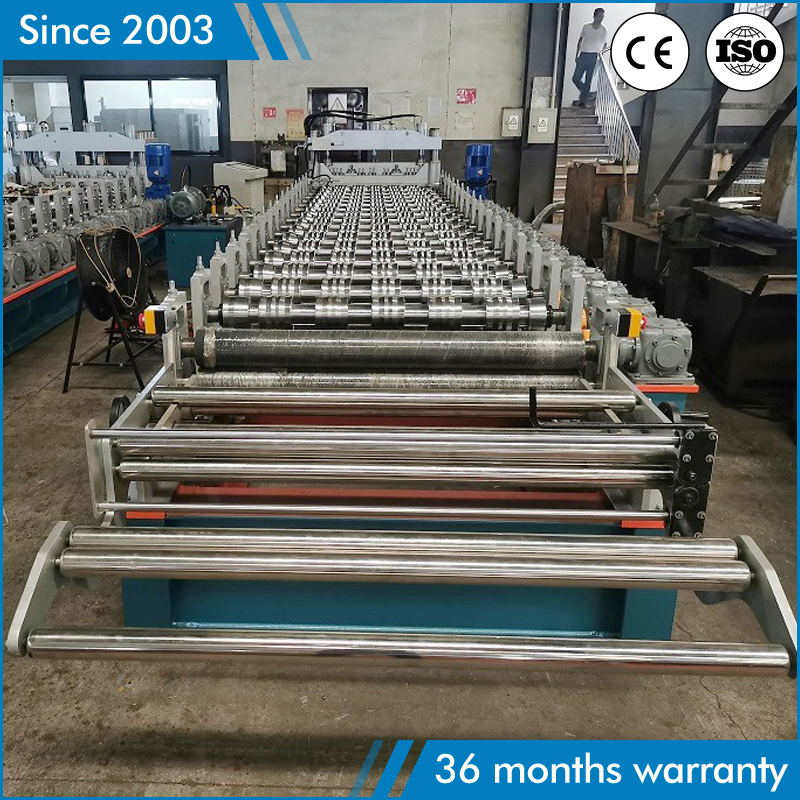

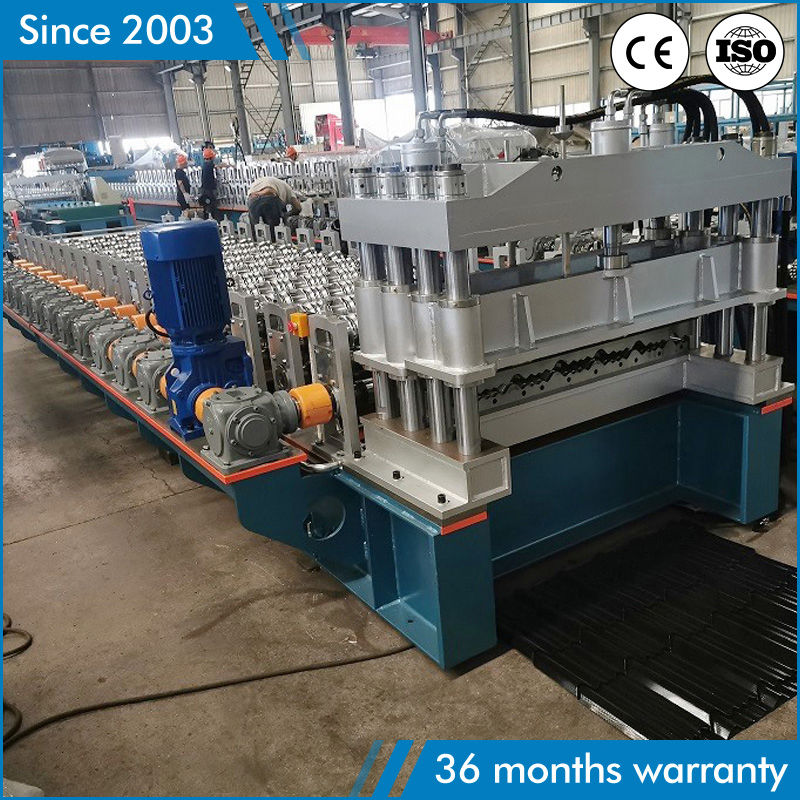

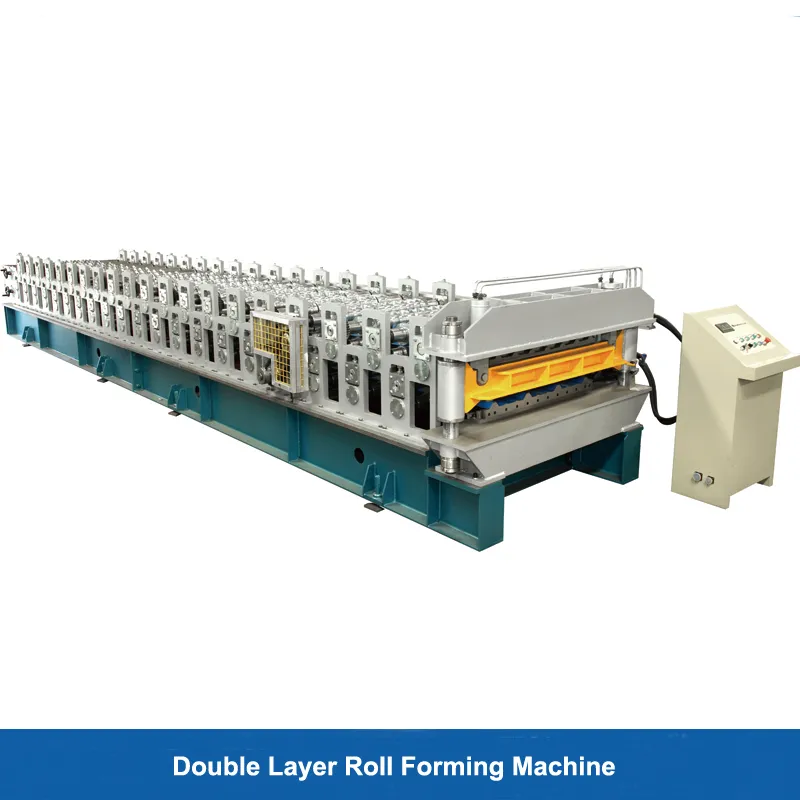

Línea de producción de alta calidad de nuevo diseño de aluminio y PPGI para mosaico y paso de panel techado con normas ISO9001/CE/SGS/BV.
Fabricante de maquinaria establecido en el año 2003, especializado en la fabricación y exportación de perfiladoras de rodillos de metal. Todos los esfuerzos se dedican a la investigación y desarrollo para proporcionar a los clientes máquinas de moldeo duraderas y de alta calidad.
Nuestro principal producto incluye perfiladoras de metal, como perfiladoras de correas C/Z, máquina de formación en frío, perfiladoras de cubierta de metal, etc. Nuestra empresa ha establecido con éxito y aprobado el sistema de aseguramiento de calidad ISO9001, así como el certificado CE. Ofrecemos una garantía de 36 meses y servicio de mantenimiento de por vida del producto.
| Especificación | Detalle | Especificación | Detalle |
|---|---|---|---|
| Modelo de máquina | Máquina de mosaico | Modo de funcionamiento | Máquina automática |
| Certificación | ISO9001, CE | Garantía | 36 meses |
| Personalización | Totalmente personalizada | Ventajas | Más de 10 años de vida útil |
| Peso | Alrededor de 11T | Espesor del material | 0,4 mm - 0,6 mm |
| Material apto | PPGI bobinas de acero | Material de corte | Cr12 MOV |
| Motor principal | 5.5KW | Estaciones de rodillos | Alrededor de 17 estaciones |
| Diámetro de los ejes | 72mm | Material de rodillos | Acero 45#, chapado en cromo |
| Bastidor de la máquina | H400 | Espesor de pared | 40mm |
| Velocidad de producción | Alrededor de 6m/min | Transporte | En contenedores aptos para vía marítima y terrestre |
| Código HS | 84552210 | - | - |

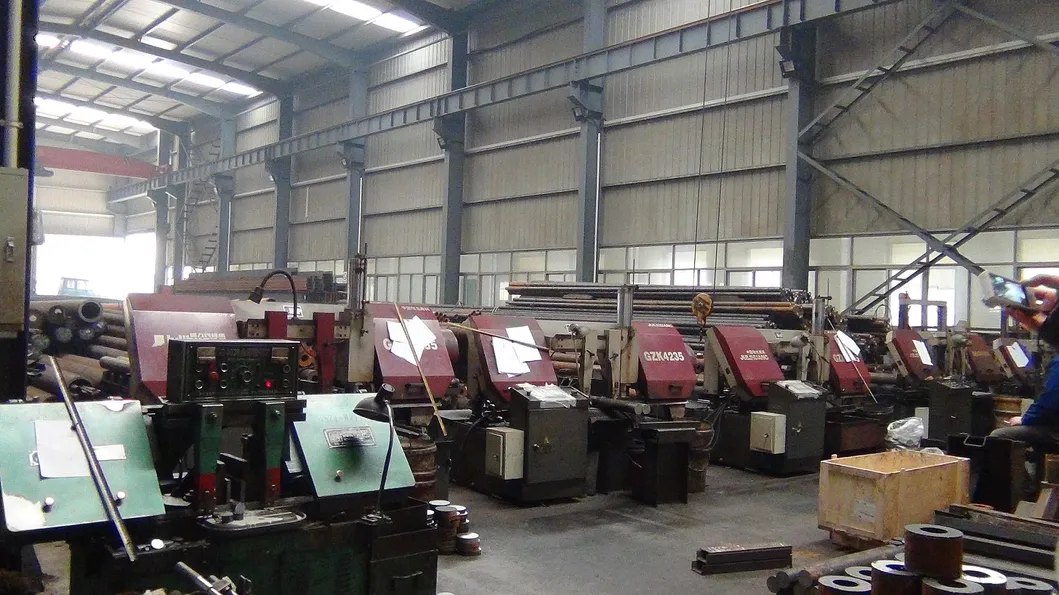

Compramos materias primas certificadas para nuestras máquinas, tales como la placa de acero, bastidores de acero tipo H y tubos de acero de empresas metalúrgicas reconocidas a nivel nacional, incluyendo el grupo líder de acero en China.

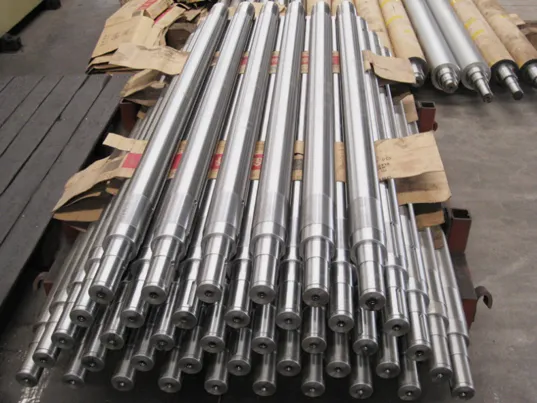

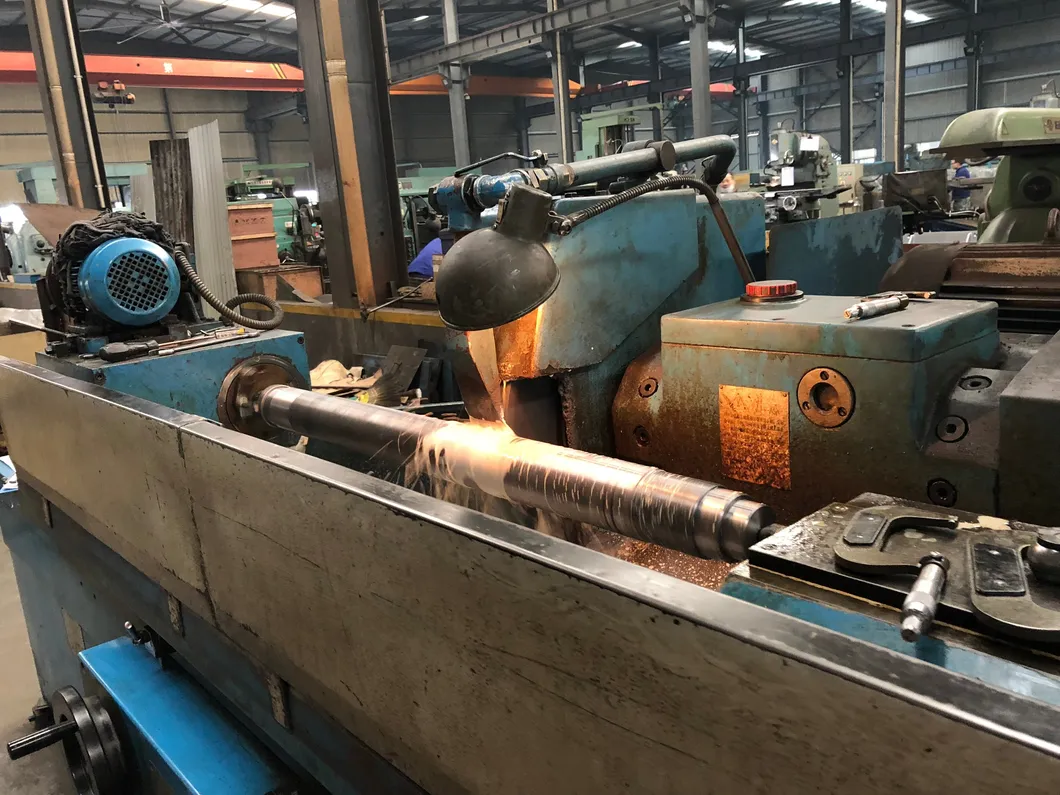

Nuestros ejes sólidos poseen un diámetro de 72 mm. Todos los ejes son procesados dos veces por rectificadora cilíndrica para garantizar la máxima precisión final, asegurando que las hojas de cubierta salgan con la tolerancia ideal.

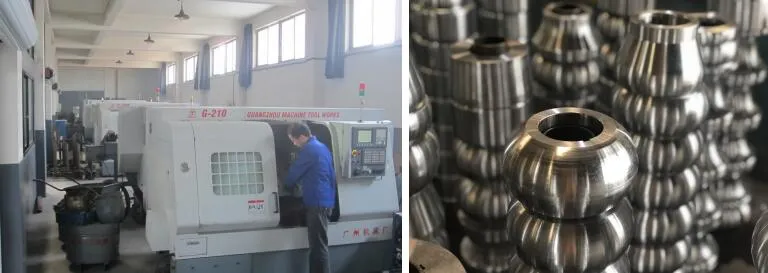

Todos los rodillos son fabricados con acero #45 de alta calidad y mecanizados en tornos CNC para mejorar drásticamente su precisión. Cuentan con un acabado cromado en la superficie para aumentar su dureza y vida útil.

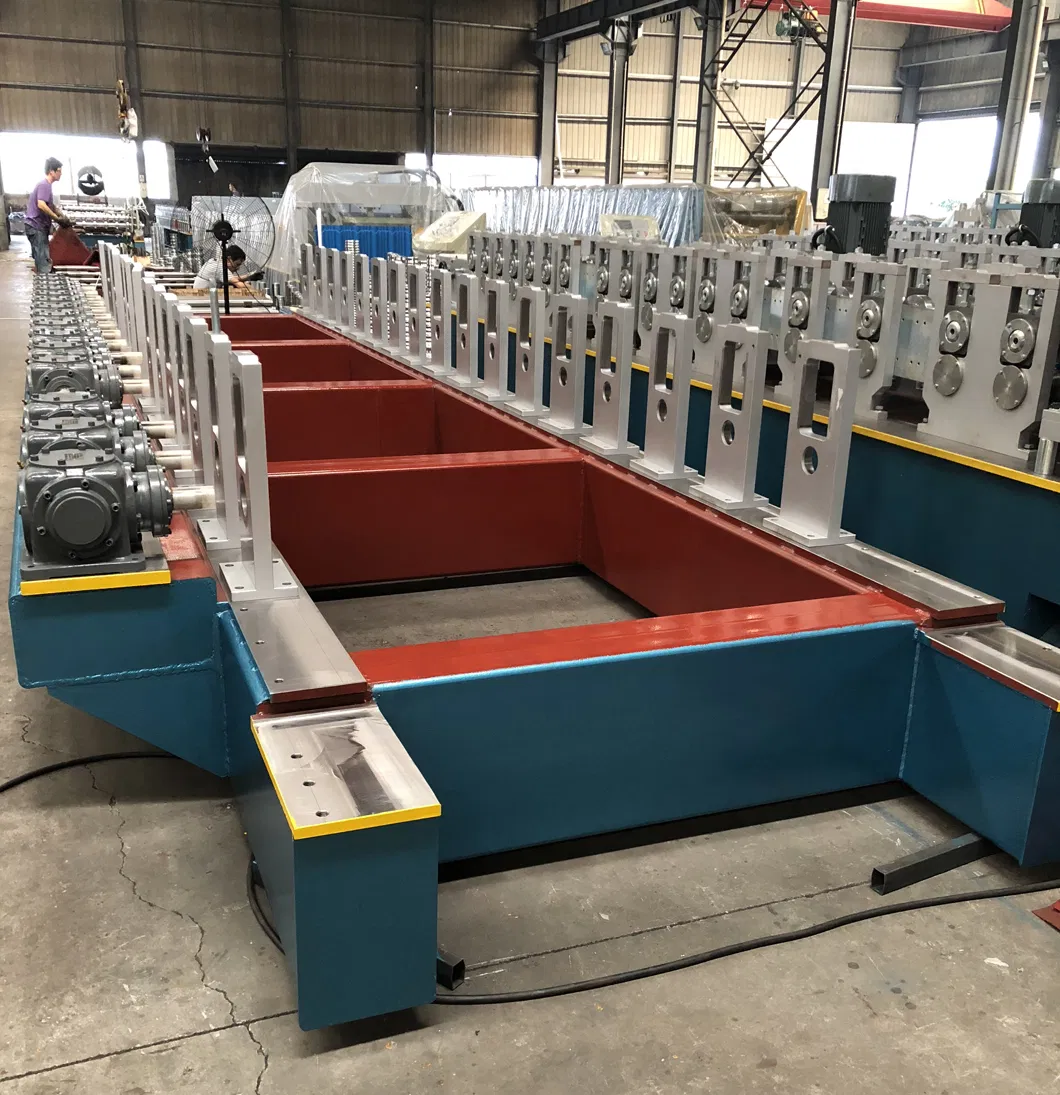

Armazón de acero tipo H350 soldado y planeado en la superficie para garantizar una nivelación exacta. Utilizamos pernos de tornillo de grado 8.8 (en lugar del grado estándar 4.8 común en otras fábricas) para fijar rígidamente la estructura, asegurando una larga vida operativa de la máquina. El espesor de la pared lateral es de 40 mm.

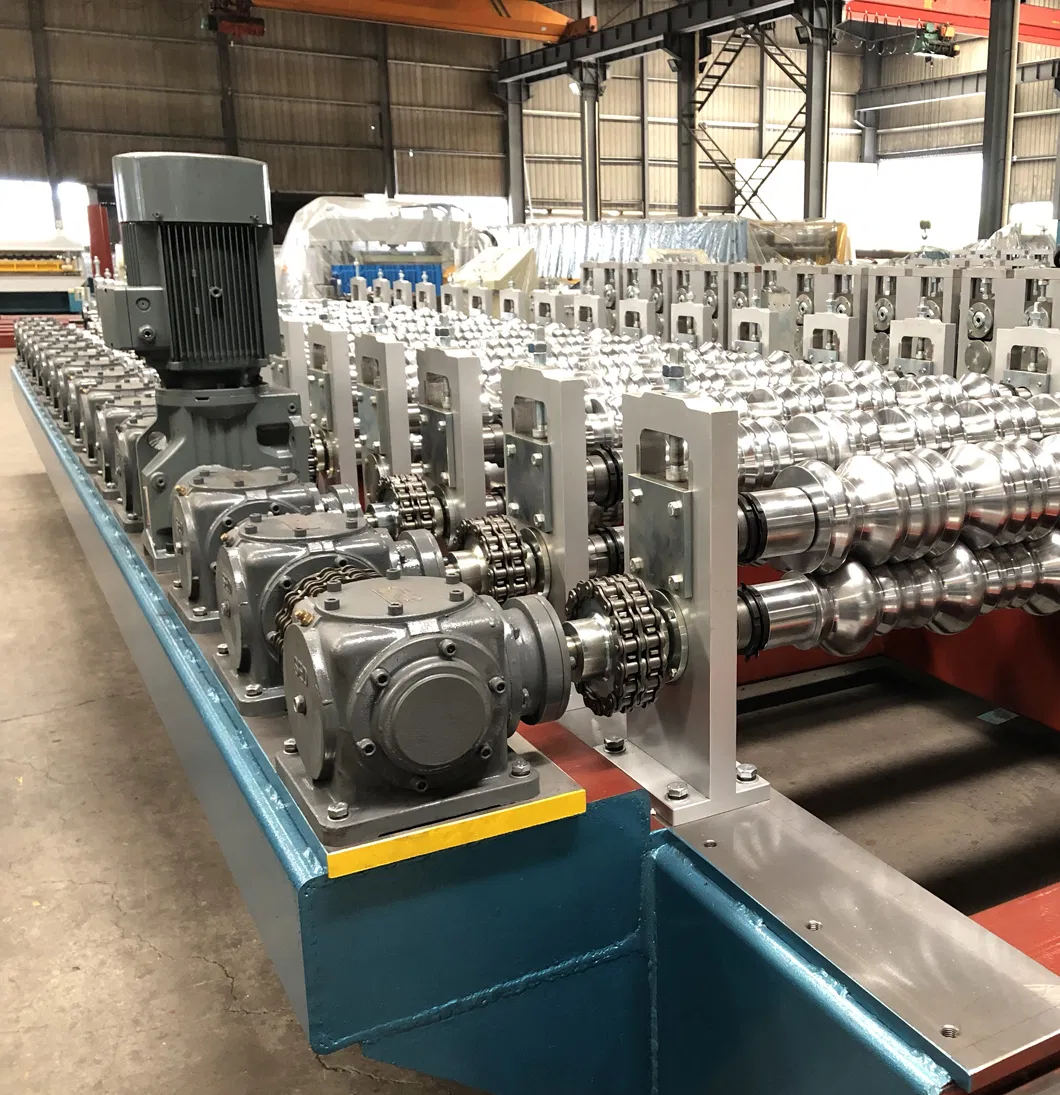

Equipado con un diseño de transmisión por caja de engranajes que reduce el desgaste de los rodillos formadores durante el funcionamiento y provee una durabilidad extendida de más de 10 años para la máquina perfiladora.

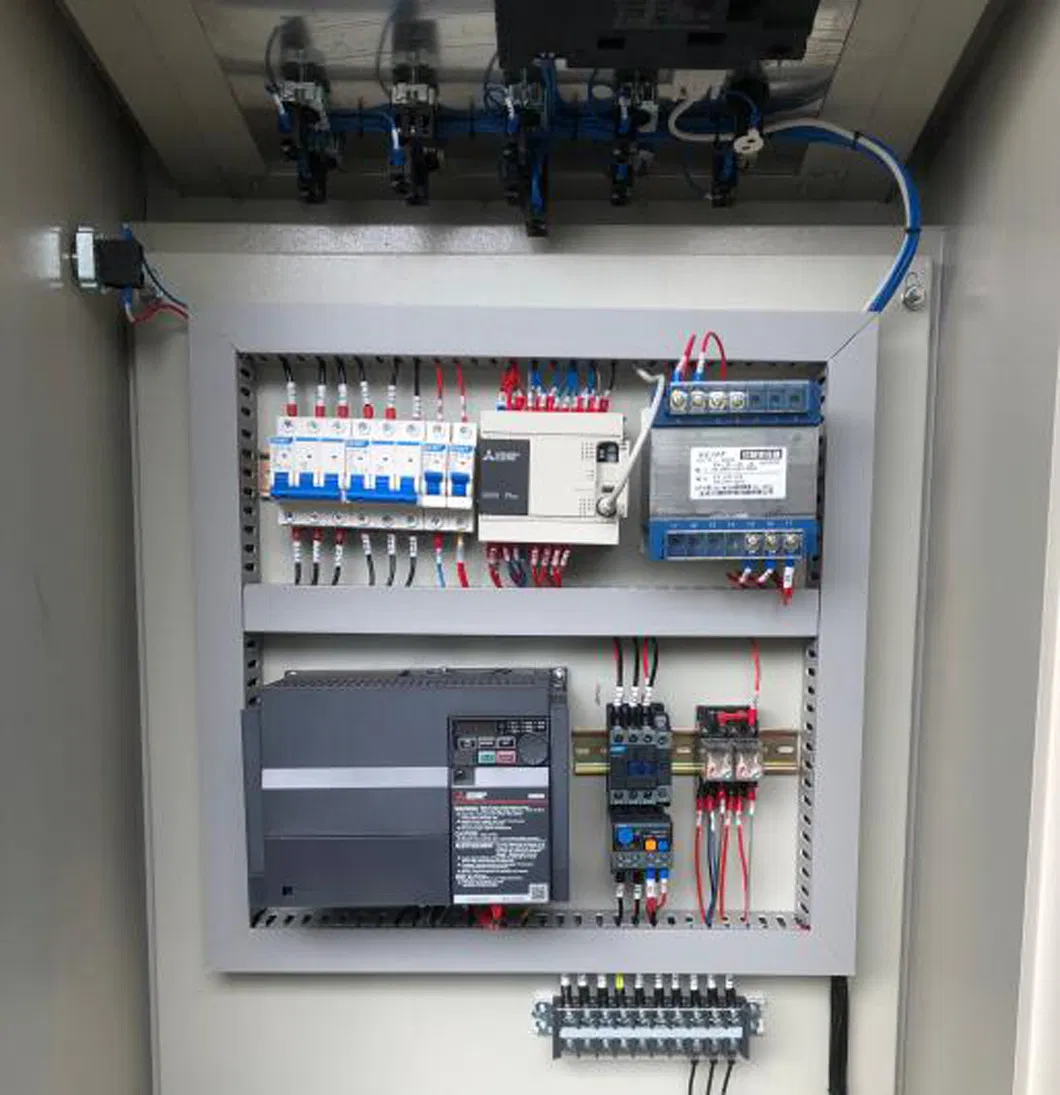

Control de cantidad y longitud de corte totalmente automatizado. El operario introduce los datos del lote (cantidad de producción, longitud, etc.) directamente en la pantalla táctil para que la máquina ejecute el plan de forma autónoma. Permite preconfigurar hasta 20 lotes de datos distintos.
| Componente | Detalles y Marcas de Control | ||
|---|---|---|---|
| Componentes de Control | PLC, Inversor, pantalla táctil, Encoder, relés, etc. | PLC | Mitsubishi (marca japonesa) (Siemens opcional) |
| Inversor | Mitsubishi (marca japonesa) (Siemens opcional) | Pantalla Táctil | Mitsubishi (marca japonesa) (Siemens opcional) |
| Encoder | OMRON o NEMICON (Marca Japonesa) | Relés | Schneider (marca francesa) |
| Interruptor de Límite | Schneider (marca francesa) | Tolerancia de Corte | ≤ ± 1 mm |
| Componente de la Perfiladora | Cantidad | |
|---|---|---|
| Decoiler (Desbobinador) | 1 Set | |
| Dispositivo de alimentación y guía | 1 Set | |
| Perfiladora principal de rodillos | 1 Set | |
| Dispositivo de presión del mosaico | 1 Set | |
| Sistema de corte hidráulico | 1 Set | |
| Sistema de control PLC | 1 Set | |
| Mesa de salida de producto | 1 Set | |

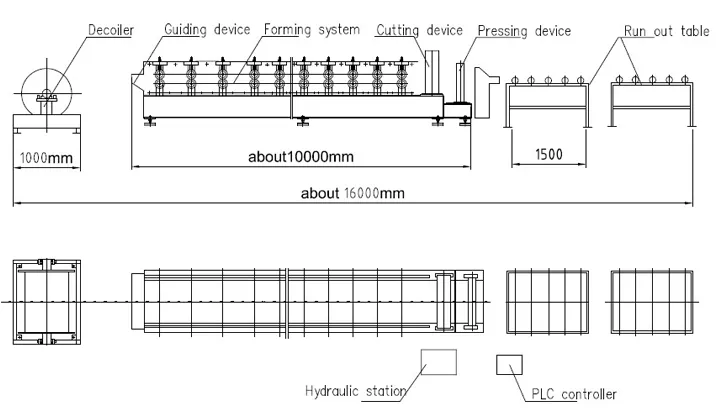

Flujo del Proceso de Producción:
Desbobinado (Decoiler) → Alimentación y guiado → Perfilado por rodillos → Prensado de paso → Corte hidráulico → Salida en mesa receptora

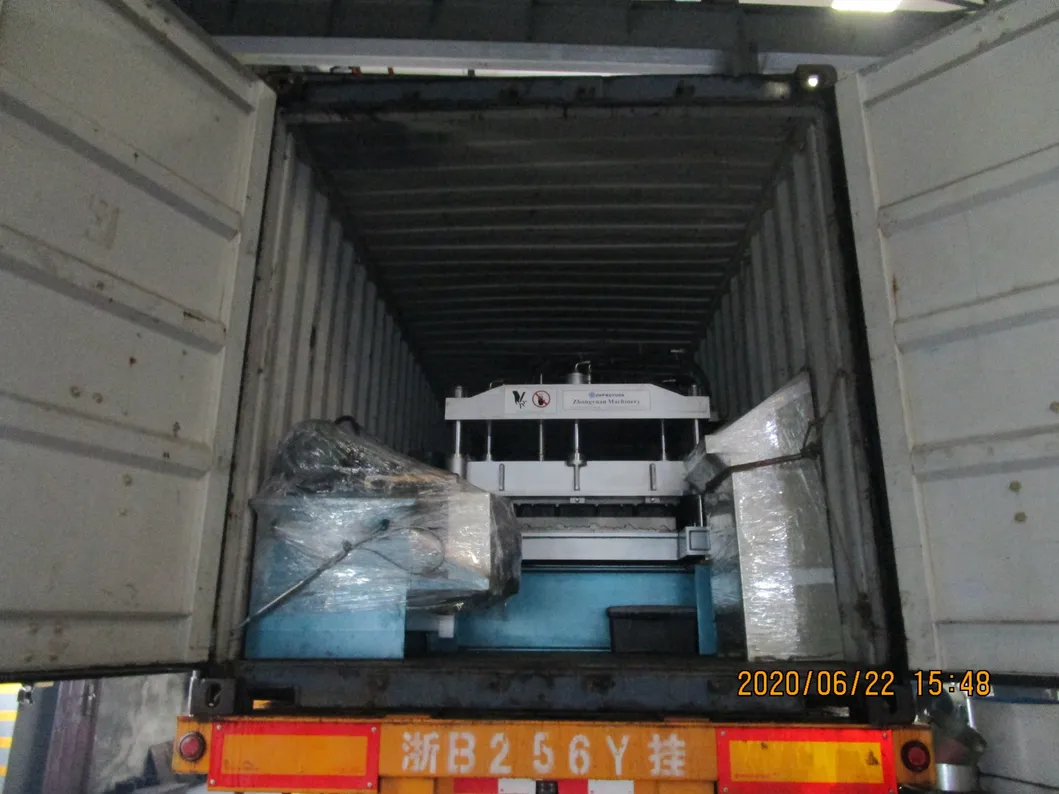

Detalles de Despacho:

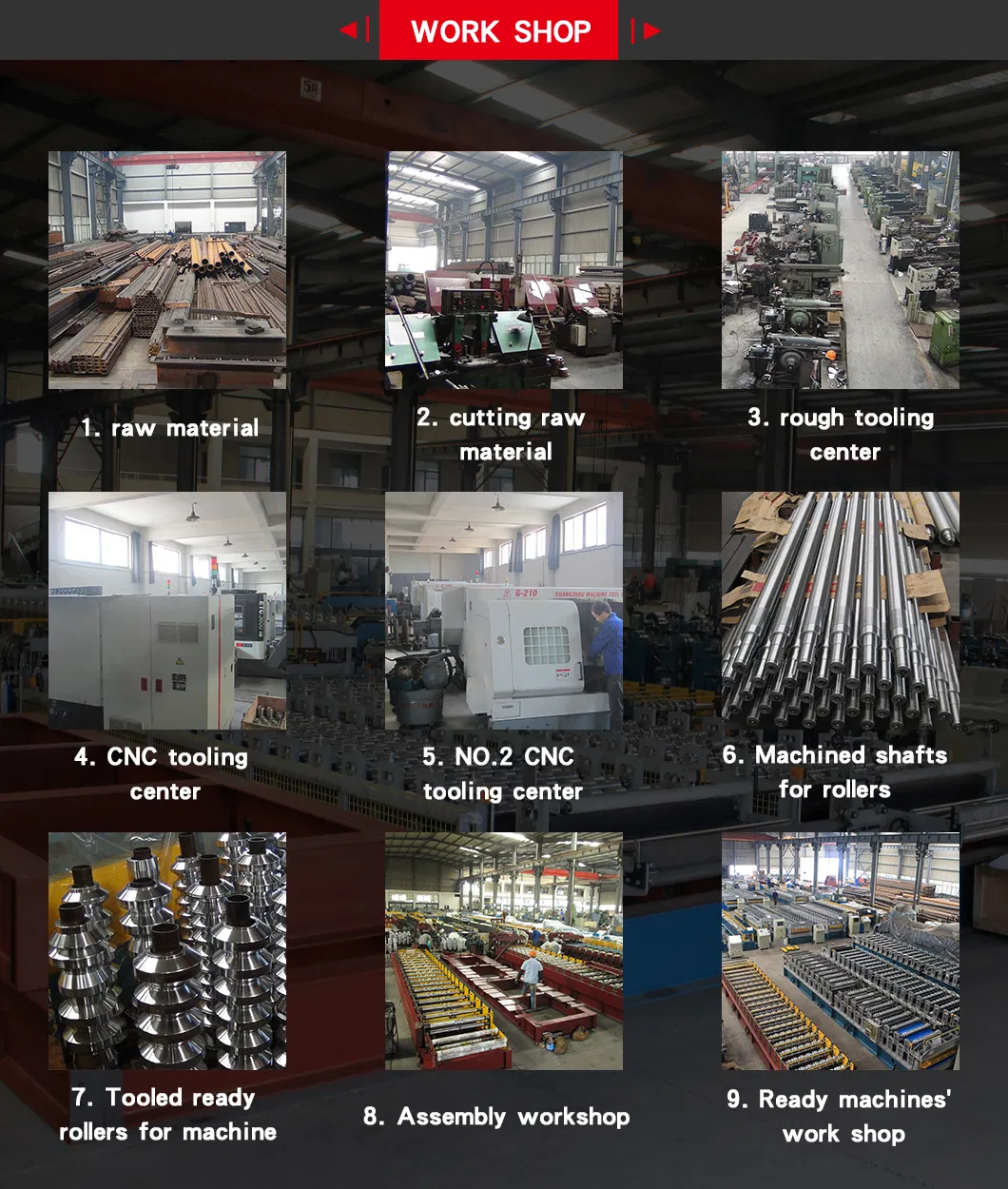

Nuestra fábrica cuenta con un modelo de fabricación a gran escala y un sólido departamento de I+D integrado por ingenieros con 25 años de trayectoria en el sector. Al procesar internamente todos los componentes de la máquina, desde la materia prima hasta la etapa final de ensamblaje, garantizamos la entrega a tiempo y un excelente control de calidad de las bobinas perfiladas. Nuestra ventaja radica en el diseño de máquinas robustas a un precio competitivo.
Somos un fabricante profesional especializado en la producción de perfiladoras de metal en frío desde el año 2003. Nos enfocamos continuamente en la investigación y el desarrollo de equipos industriales estables y de alta precisión.
Sí. Podemos enviar a nuestros técnicos calificados a sus instalaciones para ensamblar las máquinas y capacitar al personal local. Además, proporcionamos manuales detallados de instalación en video y documentación técnica de soporte.
Ofrecemos una garantía gratuita líder en la industria de 36 meses. Nuestra empresa se compromete firmemente a brindar servicio técnico y mantenimiento de soporte para toda la vida útil de nuestras máquinas.

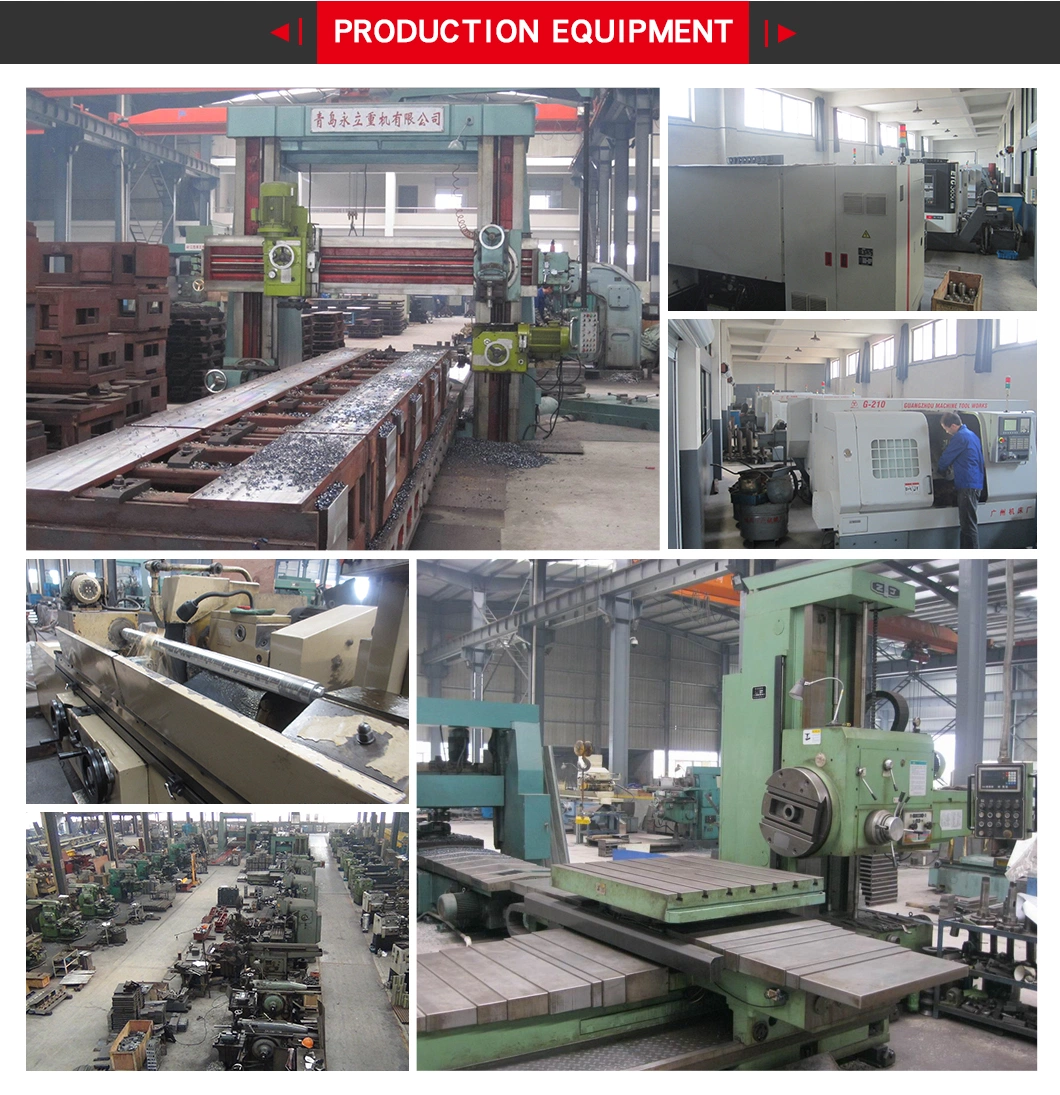

Seleccionamos materias primas de fabricantes de acero de renombre y procesamos internamente las piezas clave mediante mecanizado de precisión. Nuestra planta cumple rigurosamente el sistema de gestión de calidad ISO9001 y posee certificación CE.
Cada equipo se somete a estrictas pruebas en nuestro departamento de control de calidad. Enviamos vídeos completos del funcionamiento e informes de inspección detallados antes del envío. Los compradores también son bienvenidos a probar el equipo de forma presencial o a través de inspectores externos autorizados.
No nos limitamos a máquinas estándar. Podemos diseñar, configurar y estructurar a medida cualquier perfiladora en función de los dibujos de perfil específicos, requerimientos de chapa o peticiones técnicas de nuestros clientes.
