Fabricante chino de máquina de conformado de rollos de panel de techo trapezoidal ofrece servicios personalizados

1 / 5

Fabricante chino de máquina de conformado de rollos de panel de techo trapezoidal ofrece servicios personalizados

Personalización:	Disponible
Tipo del azulejo:	color acero
Certificación:	CE, ISO

Enviar consulta

Descripción del Producto

Visión General
Descripción de Producto
Perfil de Empresa

Visión General

Información Básica

No. de Modelo YX32-930

Condición Nuevo

Personalizado Personalizado

Uso Techo, Pared

Método de Transmisión Presión Hidráulica

Material Acero galvanizado prepintado (PPGI)

Espesor del Material 0,3-0,8mm

Motor Principal 7,5+4kw

Estaciones 18 Pasos

Material de Corte Cr12MoV

Paquete de Transporte Desnudo y cubierto por película de plástico

Origen China

Código del HS 8455221000

Descripción de Producto

Fabricante Panel del techo de hoja trapezoidal enrolladora - Servicios Personalizados

Esta perfiladora de paneles de techo trapezoidales de alta precisión ofrece soluciones óptimas para la fabricación de cubiertas y revestimientos. Diseñada para trabajar eficientemente con aceros galvanizados prebarnizados bajo altos estándares de calidad.

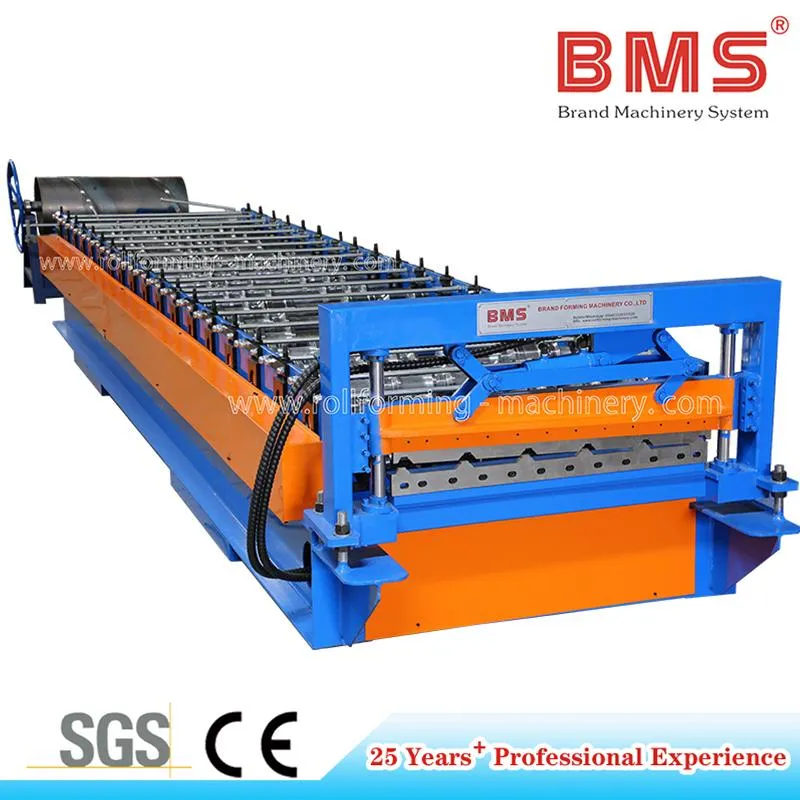

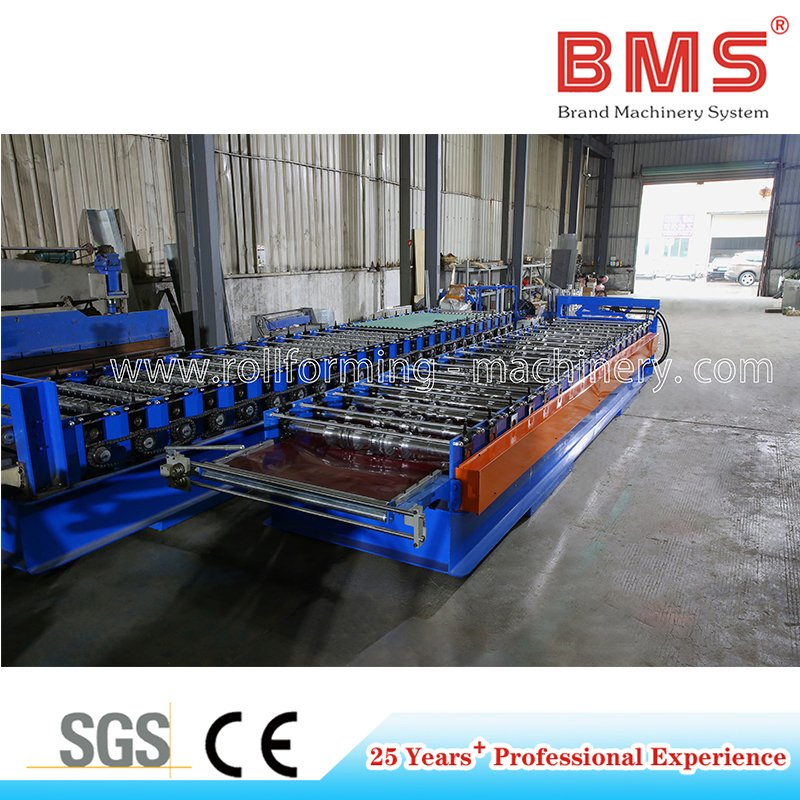

Máquina de conformado de rollos de panel de techo trapezoidal

Especificaciones del Material

Ancho efectivo: 930 mm
Espesor del material: 0.3 - 0.8 mm
Material aplicable: Acero galvanizado prebarnizado (PPGI)
Límite de fluencia: Q235 - Q350sm

La Máquina Principal

Cuerpo de bastidor fabricado en acero tipo H400 soldado con guía de alimentación.
Espesor de la pared lateral: Q235 t18mm.

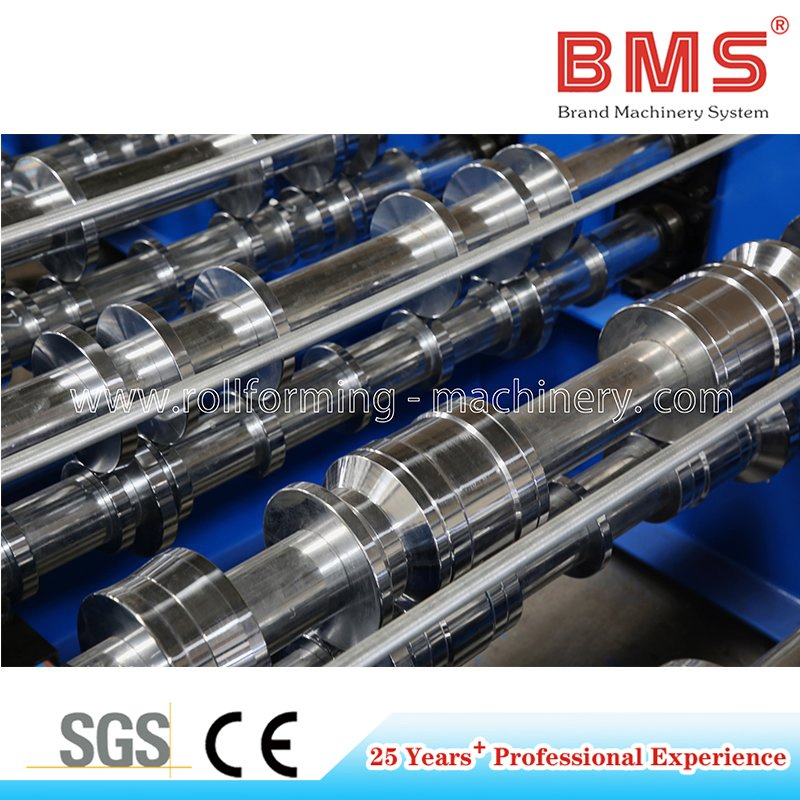

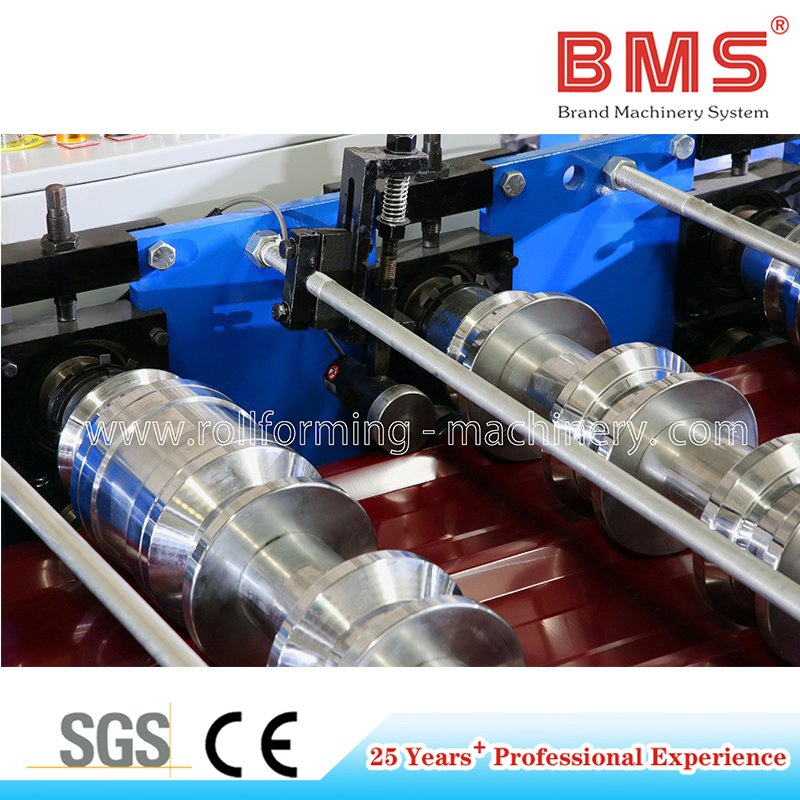

Rodillos de acero 45# de alta calidad procesados con tornos CNC, tratamiento térmico y acabado cromado duro.
Ejes de transmisión de precisión con diámetros de ф80 / ф85 mm.
Sistema de transmisión por piñón y cadena de 18 pasos de formación.
Motor principal con servomotor de 7.5 KW controlado por variador de frecuencia.
Velocidad real de perfilado de hasta 20 m/min.

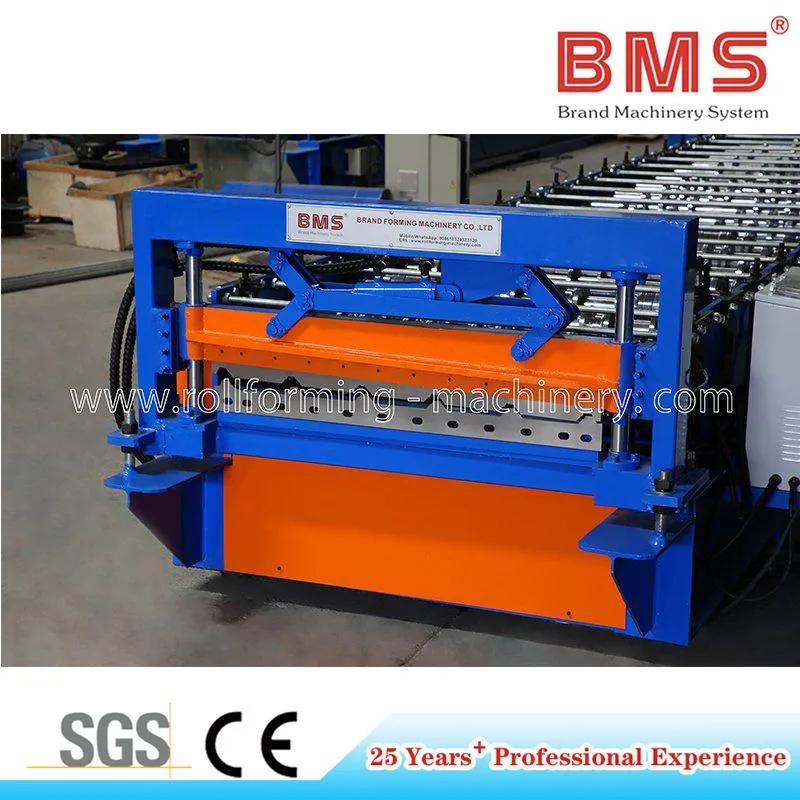

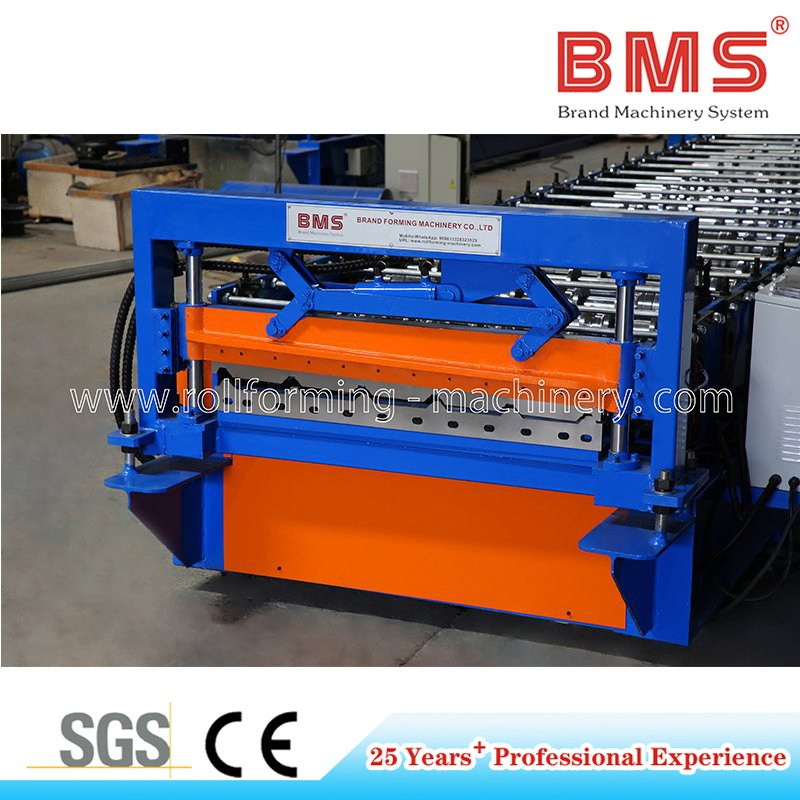

Dispositivo de Corte Hidráulico Post-Perfilado

Corte limpio y preciso con mecanismo de parada automática para el corte.
Diseño de cuchilla de dos piezas para un corte sin deformación ni desperdicio de material.
Motor de la estación hidráulica: 4.0 KW.
Material de la cuchilla de corte: Cr12MoV de alta resistencia con tratamiento térmico (HRC58-62).

Sistema de Control Automático (PLC)

El sistema permite controlar de manera precisa la longitud y la cantidad de las piezas a cortar mediante la introducción sencilla de datos a través de una pantalla táctil de fácil uso.

Componente	Especificación / Marca Integrada
Integración del Sistema	PLC, Inversor, pantalla táctil, Encoder, componentes eléctricos.
Controlador PLC	Siemens (Alemania) / Schneider (Francia)
Inversor / Variador	Siemens (Alemania) / Schneider (Francia)
Interfaz de Usuario	Pantalla táctil a color de 7 pulgadas Siemens / Schneider
Codificador (Encoder)	Omron (Japón) de alta precisión
Componentes de Relé	Siemens (Alemania) / Schneider (Francia)
Interruptor de Aire	LG-LS (Corea). Tolerancia de longitud de corte de ±1 mm. Tensión de control de 24V.

Servicios y Términos Comerciales

Aspecto	Condiciones y Garantías
Garantía Postventa	24 meses de garantía total a partir de la entrega. Repuestos gratuitos enviados por mensajería rápida durante el período de cobertura. Soporte técnico de por vida.
Instalación y Capacitación	Posibilidad de enviar técnicos especialistas para la instalación y capacitación in situ en las fábricas del cliente (costo adicional).
Condiciones Comerciales	Cantidad mínima de pedido: 1 unidad. Plazo de entrega: ~45 días hábiles. Puerto de carga habitual: Xiamen. Pago por transferencia bancaria (T/T) o carta de crédito (L/C).
Destinos de Exportación	Exportado con éxito a más de 80 países y regiones globales, incluidos España, México, Brasil, Reino Unido, Irlanda, Estados Unidos, Arabia Saudita, Sudáfrica, entre otros.
Método de Embalaje	El cuerpo principal de la máquina se transporta protegido por una película plástica anticorrosión. Fijación segura al contenedor mediante cables de acero de alta resistencia y bloques.

Perfil de Empresa

Instalaciones de producción y perfiladoras 1

Línea de producción de rodillos de acero 2

Preguntas Frecuentes (FAQ)

¿Qué tipos de materiales puede procesar esta enrolladora de paneles?

Esta máquina está diseñada específicamente para procesar láminas de acero galvanizado prepintado (PPGI) y bobinas de acero con un espesor ajustable de 0,3 mm a 0,8 mm.

¿Qué tipo de garantía ofrece la perfiladora?

Ofrecemos una garantía completa de 24 meses tras la recepción de la máquina. Durante este período, enviamos cualquier repuesto que sea necesario de forma gratuita. También se proporciona soporte técnico ilimitado.

¿Cuál es el nivel de precisión del corte en longitud?

Gracias a la integración del codificador Omron de alta sensibilidad y el sistema PLC (Siemens/Schneider), la máquina ofrece una tolerancia de corte muy precisa de ≤±1 mm.

¿Cómo se realiza el envío y protección frente a la corrosión marítima?

El cuerpo de la máquina se envuelve con una película de plástico resistente y se asegura firmemente en el contenedor con cables de acero y cerraduras especiales, garantizando que llegue intacto y protegido del óxido durante el transporte marítimo.

¿Es posible solicitar un diseño de panel trapezoidal a medida?

Sí, el equipo ofrece servicios de diseño totalmente personalizados según las necesidades del plano o el ancho específico que requiera su proyecto de cubiertas o revestimientos.

¿Se requiere personal técnico especializado para su funcionamiento habitual?

No, la máquina cuenta con un sistema semiautomatizado mediante PLC muy intuitivo. Una vez configurados los parámetros de longitud y lotes en la pantalla táctil de 7 pulgadas, el sistema realiza todo el proceso de conformado y corte de forma automática.
