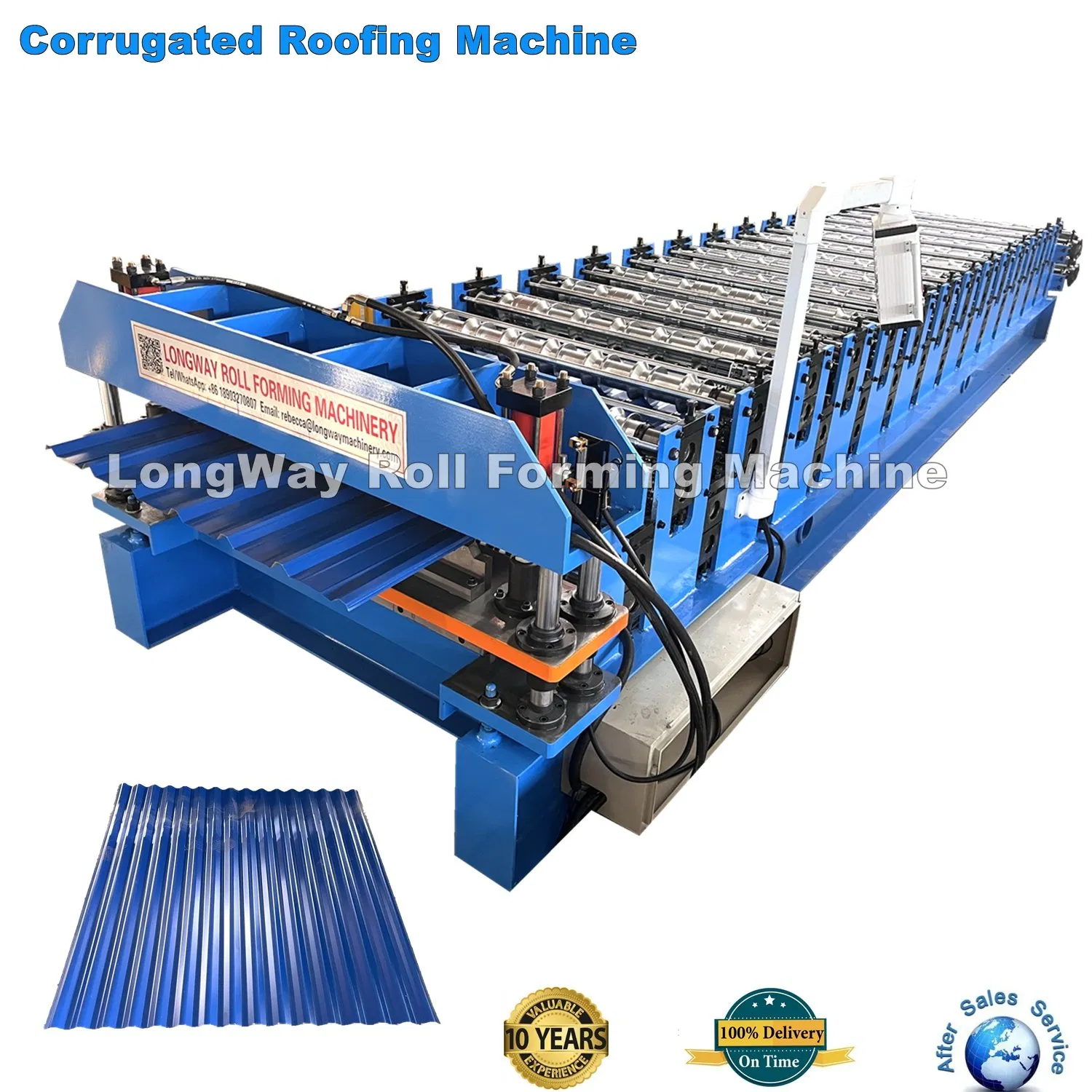

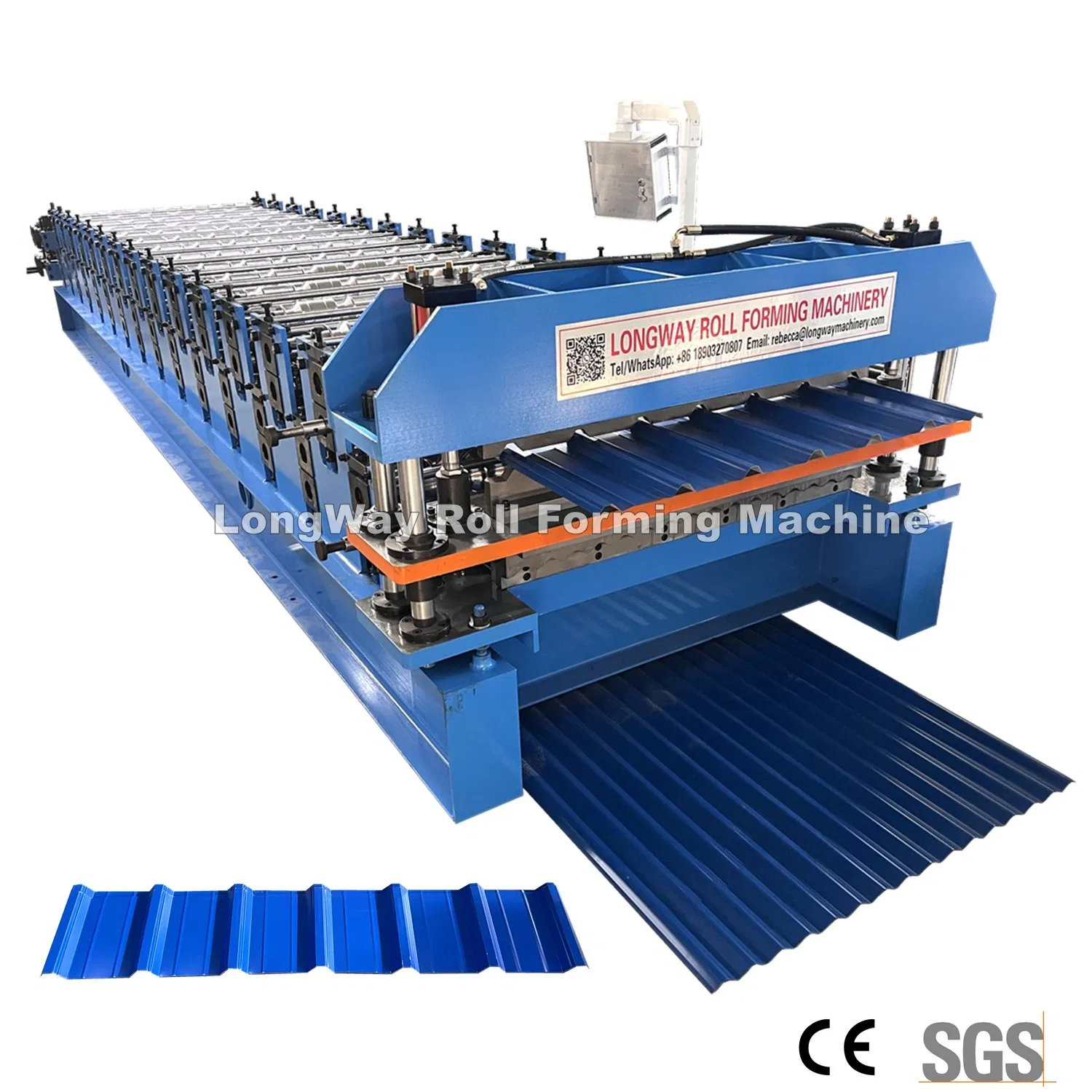

La línea de producción de paneles corrugados de techo de doble capa de cubierta trapezoidal IBR produce láminas de techo duraderas y de alta calidad con certificación CE.

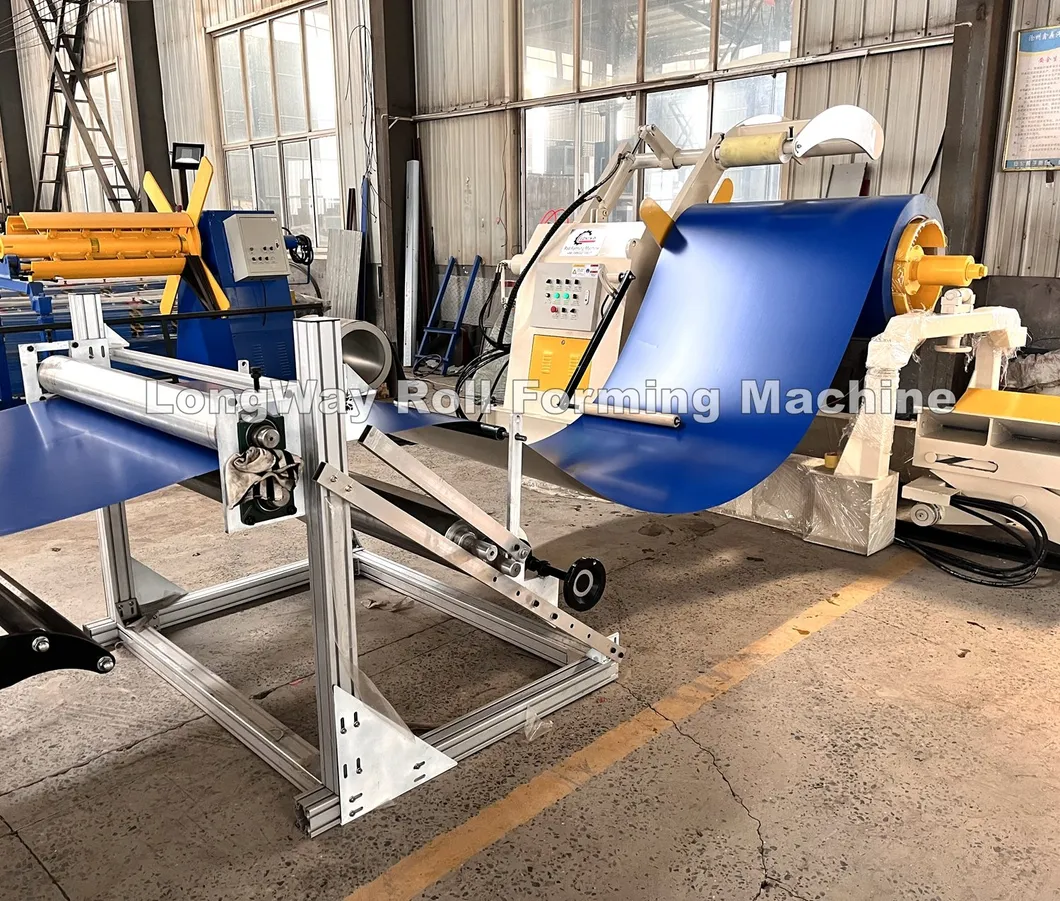

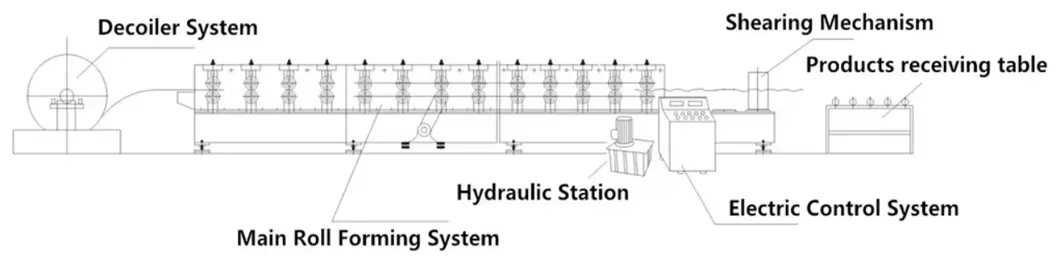

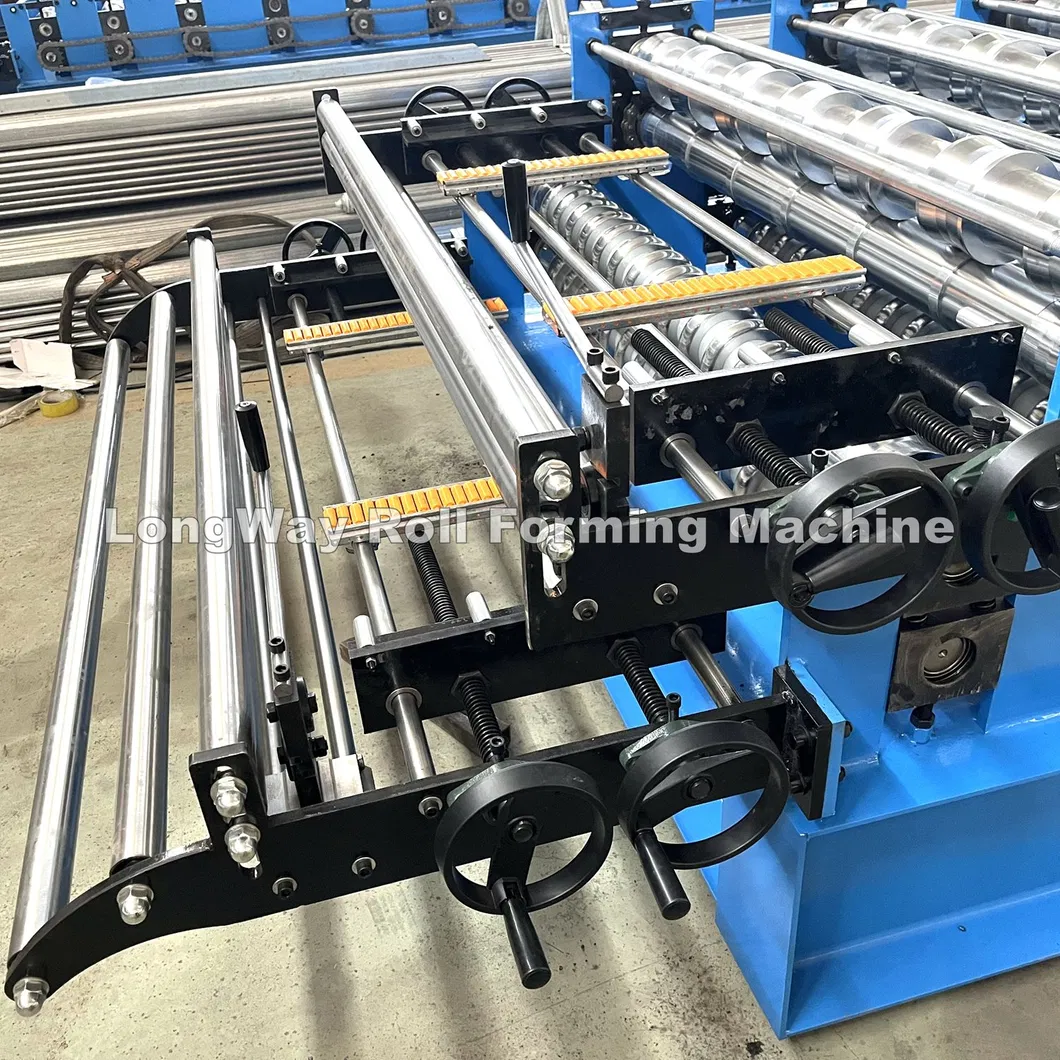

Desenrollado → alimentando material en la máquina → formación de rodillos → hidráulico Corte → Productos mesa receptora
| Especificación Técnica | Detalles del Parámetro | |
| Materia prima | Tipo de bobina | PPGI, PPGL, GI |
| Anchura | 1000/1200/1220mm | |
| Rango de espesor | Calibre 29-22 (0,3-0,6mm) | |
| Requisitos de alimentación | Voltaje | 380V/3ph/50Hz (personalizado) |
| Alimentación del motor principal | 5,5kw | |
| Potencia de corte | 4kw | |
| Velocidad de formación | 15-20m/min | |
| Bastidor de la máquina | 350mm estructura de viga H | |
| Espesor de la estructura | Placa de soporte central de acero soldado de 18 mm | |
| Eje de formación | 75mm eje sólido con tratamiento térmico | |
| Material de los rodillos | Acero forjado de 45# de grado alto | |

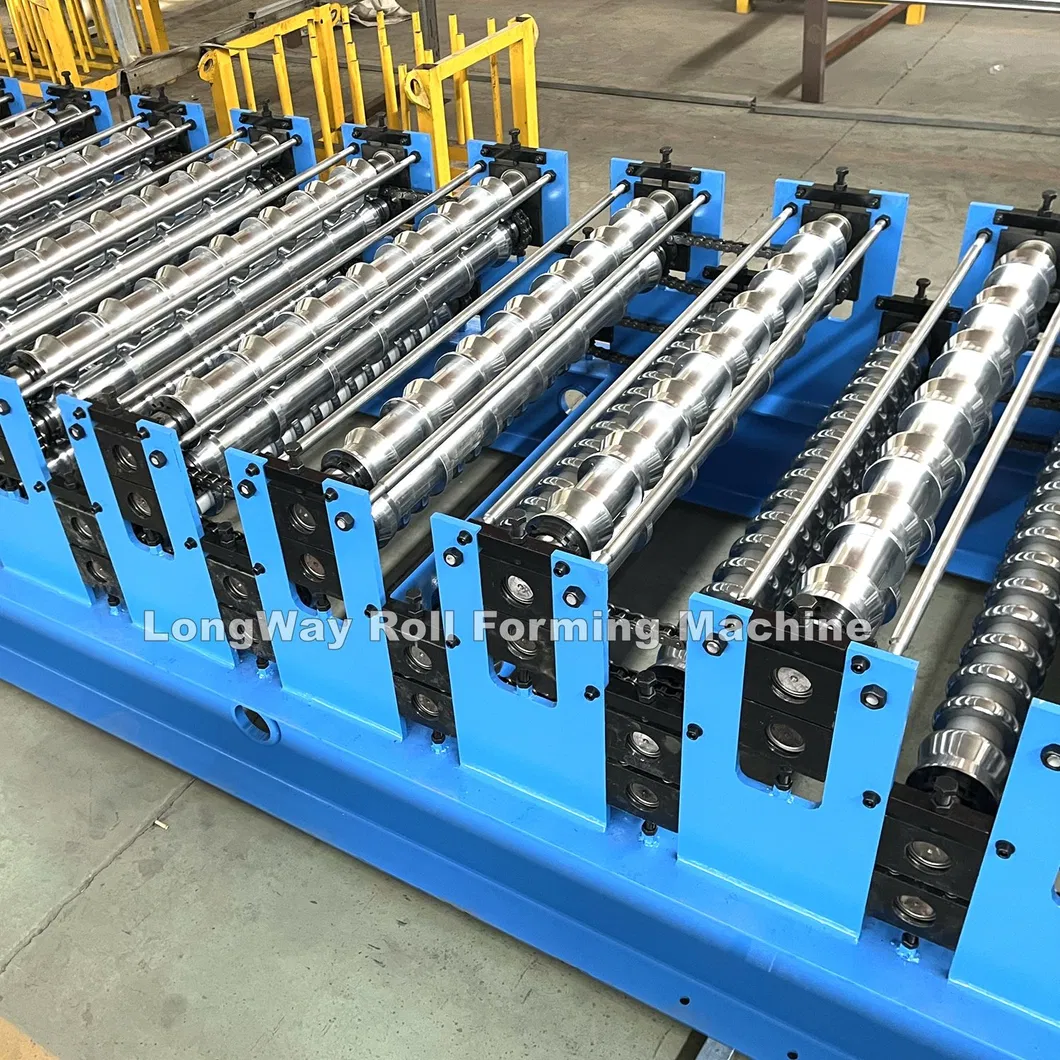

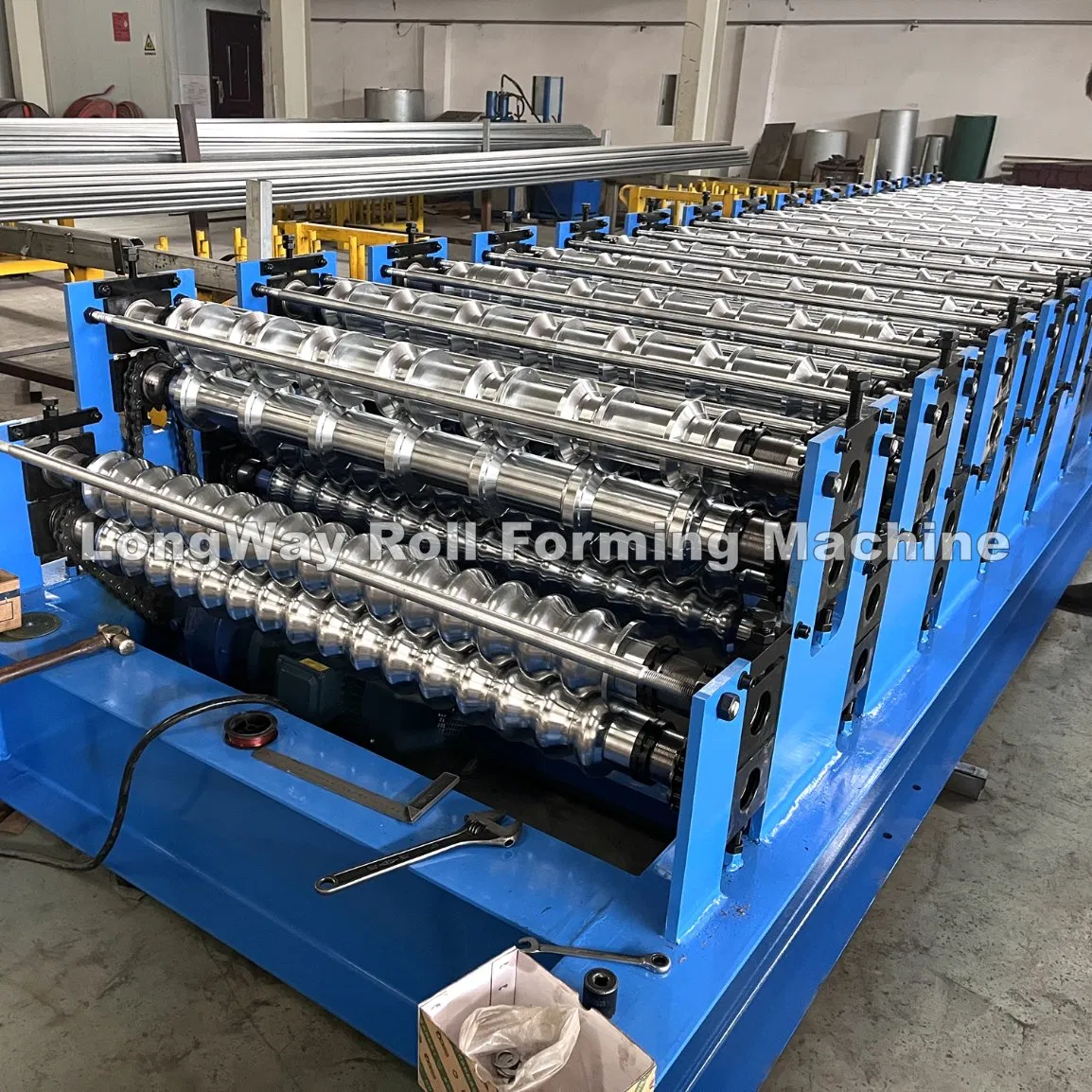

| Estaciones de formación | 14-18 filas (Concepto de diseño de laminado separado para liberar tensión interna) | |
| Vía de transmisión | Mando de cadena de 1 pulgadas (cadena doble) | |

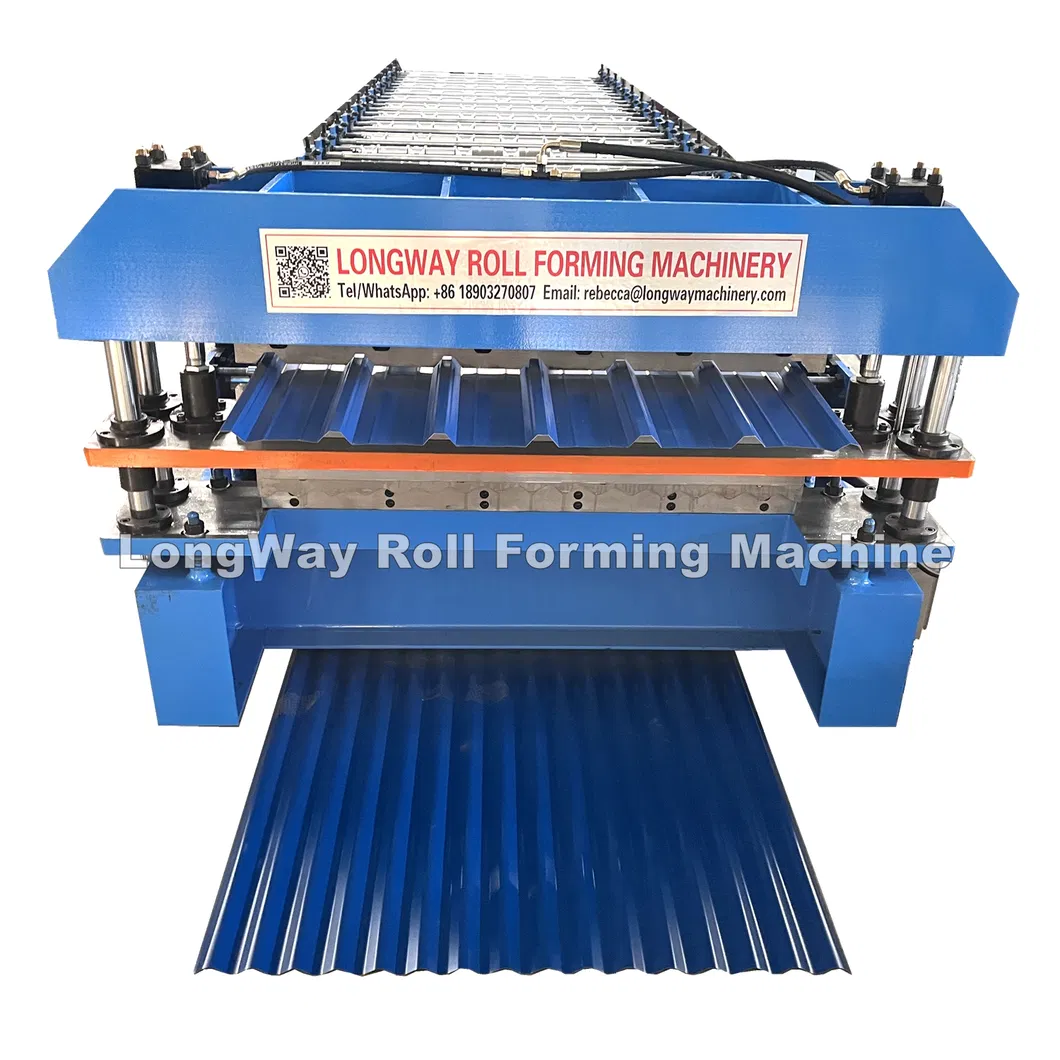

| Tipo de corte | Tipo de pilar hidráulico y corte de ajuste de longitud | |
| Sistema de control | PLC Delta y Inversor Delta | |
| Pantalla | Pantalla táctil | |
| Dimensiones (aprox.) | 9,8m × 1,5m × 1,2m | |
| Peso total (aprox.) | 8,6T | |

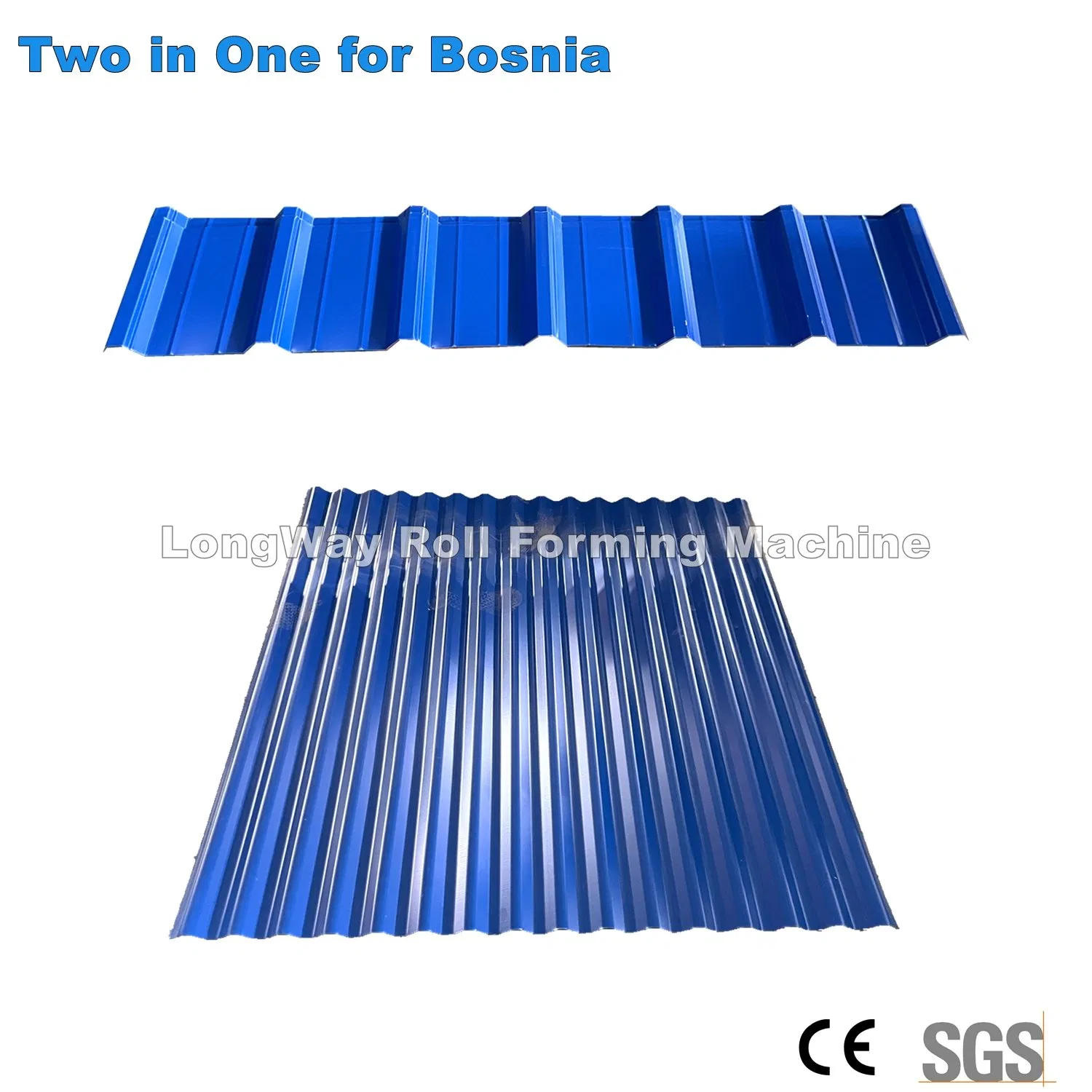

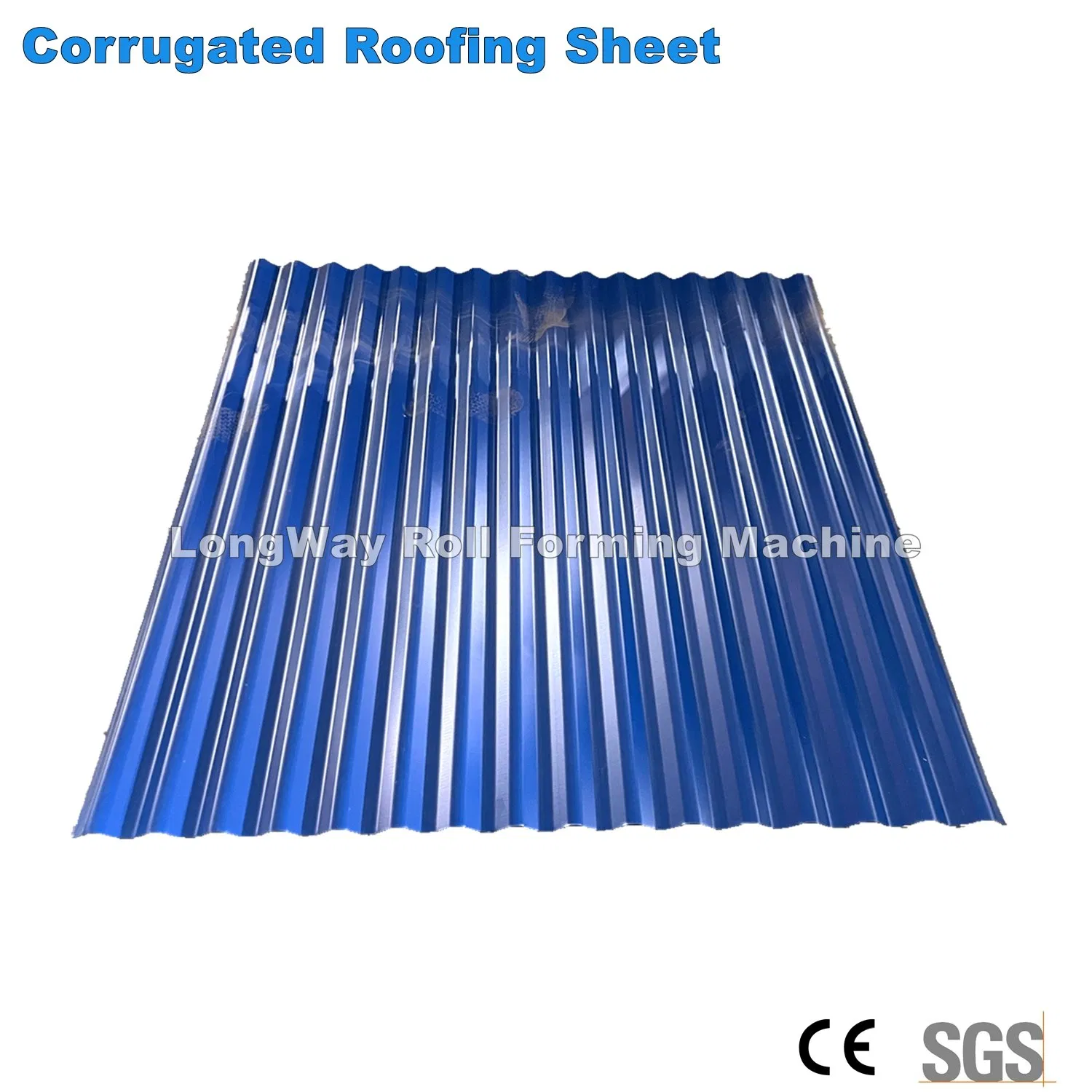

Aplicaciones de la máquina de formación de chapas corrugadas de techo de pez

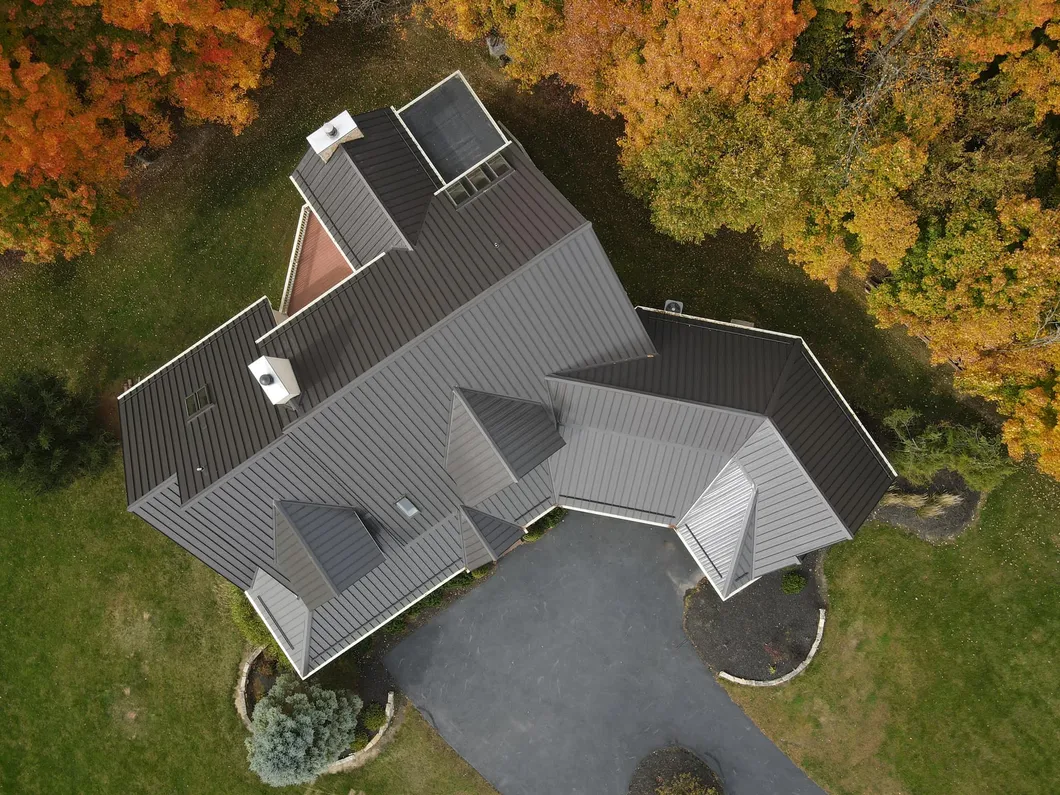

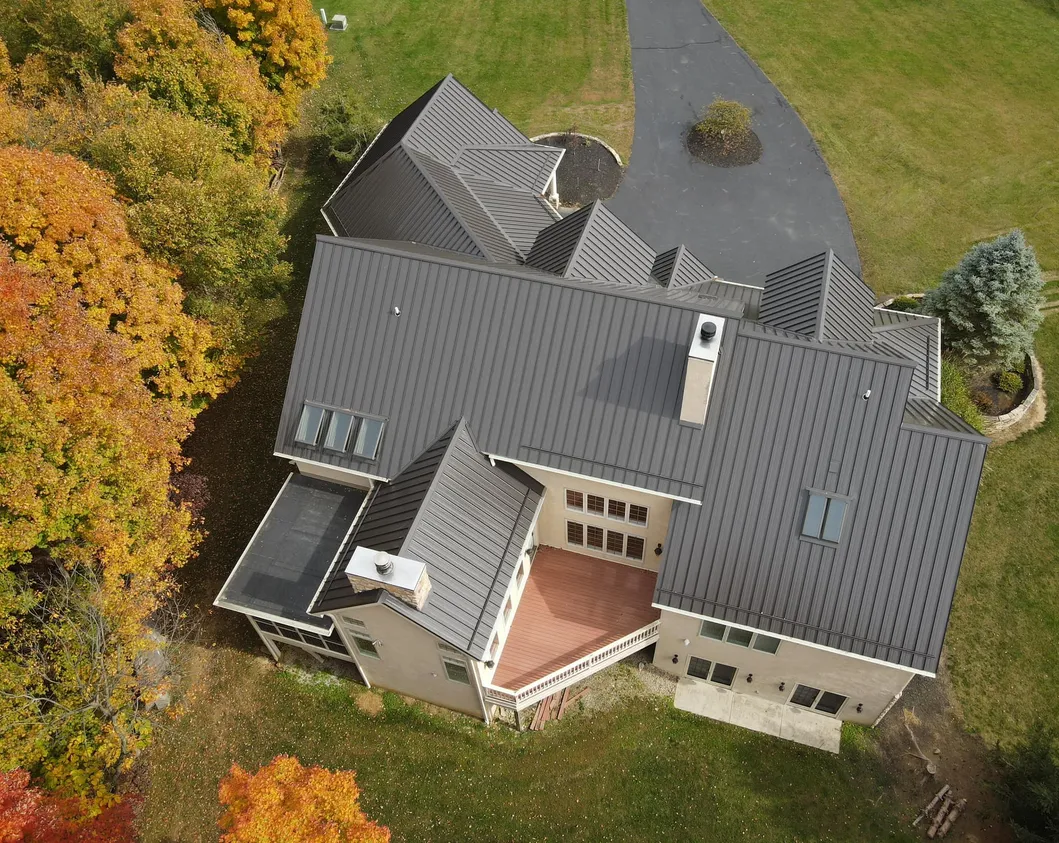

Esta serie del perfil está diseñada para ser paneles de techado económicos para proyectos residenciales, industriales y comerciales. Un mínimo de 0,30mm y un máximo de 0,7mm dan más resistencia al daño.
Pulverizar aceite anticorrosivo en los rodillos para evitar la oxidación de los rodillos durante el envío.
Gracias por considerar nuestra doble capa TR18/TR35 Aluzinc acero Roofing Hoja Roll forming Machine! Estamos comprometidos a proporcionar productos de alta calidad y un servicio excepcional para satisfacer sus necesidades.
